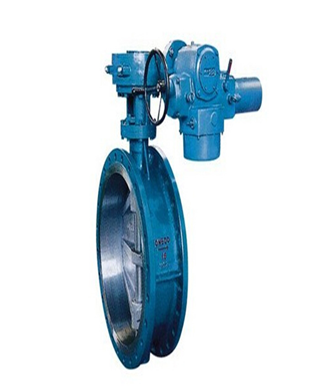

电动硬密封蝶阀

来源:蝶阀 发布时间:2019-04-13 14:07 浏览
  • 型号:D943H
  • 连接形式:法兰
  • 主体材料:碳钢、不锈钢
  • 公称通径:40-2000
  • 适用介质:
  • 密封形式:硬密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动、气动、电动

产品说明

    D943电动法兰式多层次金属硬密封蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

    一、用途:

    电动硬密封蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。

    法兰金属三偏心硬密封蝶阀结构小样图

    二、特点:

    1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

    2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

    3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

    4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

    5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

    6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

    三、工作原理:

    本蝶阀由电动机带动驱动执行机构,使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。衬氟蝶阀,衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。

    四、电动三偏心硬密封蝶阀 技术参数和产品选型:

    公称通径 DN50~DN1800
    公称压力 PN 0.6、1.0、1.6、2.5 MPa
    连接形式 法兰式、对夹式
    阀板形式 垂直板式
    流量特性 近似等百分比、近似快开型
    泄露量 硬密封:按GB/T4213-92,为KV值得10-4;软密封:零泄漏
    基本误差 ±1.5%
    回差 ±1.5%
    死区 1%
    配置执行器类别 JOX、HQ、DZW、3810R系列电动防爆执行器
    执行器参数 电源电压:220V、380V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
    防护等级:相当IP65、IP67 隔爆标志:ExdⅡBT4、BT6(ExdⅡCT4特殊定制)、手操功能:手轮
    环境温度:-25~+70℃、环境湿度:≤95%

    (1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

    (2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)
