多叶调节蝶阀

产品说明

多叶调节蝶阀

型号：TD308、TD301

口径：0.05MPa

压力：0.05～0.1MPa

蝶阀系列:TD308、TD301电、手动矩(圆)形多叶调节蝶阀的详细资料：

用途Use

TD308(方形)、TD301(圆形)系列多叶调节蝶阀广泛应用于冶金、化工、建材、电站、玻璃等行业的通风、环保工程的含尘冷风或热风气体管道中，特别适用于风机的进出口作为风量调节或启闭装置，从而减少风机的启动力矩，可与各种执行器配套使用组成不同性能装置。

特点 Characteristic

多叶调节蝶阀中的阀体、阀板采用优质碳钢或不锈钢板焊接而成。具有结构简单、流阻小、重量轻、转动灵活、使用寿命长、操作维护方便等优点。

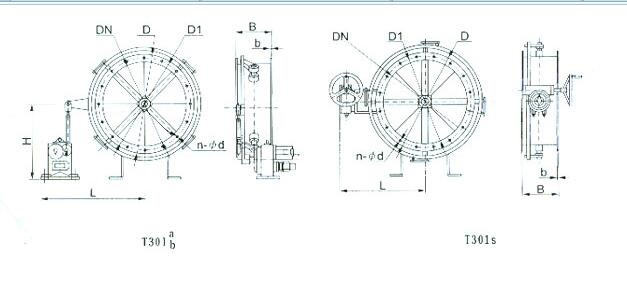

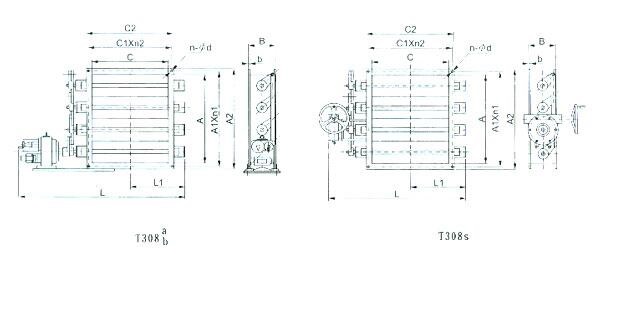

方圆多叶调节阀外形尺寸图：




主要性能规范 Specifications

公称压力0.05MPa

额定转角0～90°

泄漏率≤5%(低泄漏率型≤2%)

工作温度t≤180℃

适用介质空气、烟气、含尘气体等

电动装置主要参数 Main parameter of the electronic device

产 品 型 号TD308s、TD301sTD308b、TD301bTD308a、TD301a

控 制 特 点手动

≤DN400或400×400

时为手柄传动，

≥DN400或400×400

时为蜗轮蜗杆传动两为开关型调节型

电动装置型号Q型(或其他)ZKJ(或其他)

电 压AC380V

(按所选装置定)AV220V或AV380V

(按所选装置定)

输 入 型 号 DC0～10(4～20)mA

主要零件材料 Parts material

阀 体优 质 碳 钢

阀 板优 质 碳 钢

阀 轴不 锈 钢

填 料柔 性 石 墨

安装使用及配套说明 Install and use

1.手柄式结构：阀杆露出的方头顶端上刻有沟槽，当顺时针方向扳动时，沟槽现与管路平行为阀开，反之为阀关。

2.蜗轮式或电动式结构在手动操作时，不得在手轮上增加加长杆。手轮顺时针旋转时为阀开，反之为阀关。

3.本阀可水平或垂直安装，但阀轴应处于水平位置。传动装置不允许做起吊用，并严禁碰撞。

4.电动执行机构技术参数及接线原理图请参阅电动执行机构说明书。

5.需附件请注明(伺服放大器、电动操作器、控制箱、配法兰等)。
