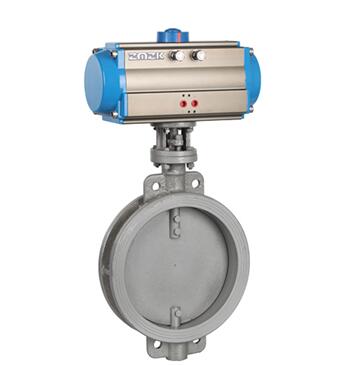

通风对夹气动蝶阀

产品说明

通风对夹气动蝶阀在化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

一、通风对夹气动蝶阀用途：

通风对夹气动蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

二、通风对夹气动蝶阀结构特点：

1.设计新颖、合理、结构独特，重量轻，启闭迅速。

2.力矩小，操作方便，省力灵巧。

3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

三、通风对夹气动蝶阀工作原理：

本蝶阀由电动机带动驱动执行机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。

四、通风对夹气动蝶阀的执行标准：

制造标准 GB/T 122387-89

法兰标准 GB9113-2000、GB17241.6-1998

结构长度标准 GB12221-89

检验标准 GB/T 13927-92





五、通风对夹气动蝶阀气动执行器的主要参数：

气动执行器型号 ZM-AT系列,ZM-GT系列单双作用气动执行器

供气压力 0.5-0.7MPA

气源接口 G1/4"、G1/8"、G3/8"、G1/2"

作用形式 单作用气动执行器,双作用气动执行器

可配附件 电磁阀,限位开关,二联件,手轮机构等

六、通风对夹气动蝶阀的主要零部件材料：

零件名称 主要材料

阀体 铸钢、不锈钢

蝶阀 铸钢、不锈钢

密封圈 铸钢、不锈钢

阀杆 2Cr13、不锈钢

填料 氟塑料、柔性石墨
