对夹式浆液阀

产品说明

永嘉中特阀门是一家专业生产浆液阀，刀型闸阀厂家，而我们现在铸造的浆液阀基本结构均为对夹式，所以也称作对夹式浆液阀。

一、对夹式浆液阀--概述：

Z73X 铸铁对夹式浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置

二、对夹式浆液阀--特点：

1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小

2、密封面采用不锈钢和硬质合金，使用寿命长

3、采用柔和石墨填料，密封可靠，操作轻便灵活

4、驱动方式为手动型式


三、对夹式浆液阀--引用标准：

设计制造：JB/T 8691-98

结构长度：GB/T 15188.2-94

法兰连接尺寸：GB/T 9113-2000

阀门检查和试验：GB/T 13927-92

四、对夹式浆液阀--性能材料：

型号Z73X-2.5Z73X-6Z73X-10Z73X-16

工作压力(MPa)0.250.61.01.6

适用介质煤浆、糠浆、纸浆、泥浆、污水、矿渣等

适用温度(℃)≤120

材料阀体灰铸铁

闸板铬镍钛不锈钢

阀体密封圈合成橡胶或聚四氟乙烯

阀杆铬不锈钢

支架碳素钢

填料聚四氟乙烯

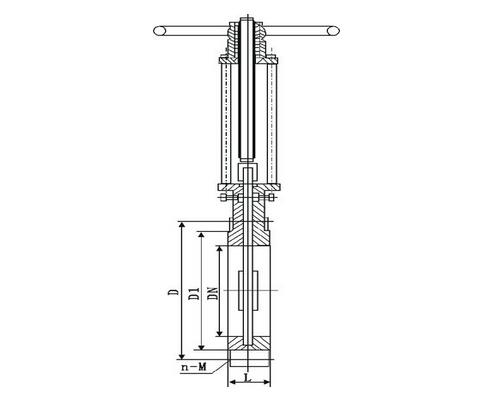

五、对夹式浆液阀--连接尺寸：



公称通径DN	L		D	D1	D0	H	n-M
	PN6	PN10
50	48	48	125	100	180	295	4-M16
65	48	48	145	120	180	305	4-M16
80	50	50	160	135	220	330	8-M16
100	50	50	180	155	220	380	8-M16
125	50	50	210	185	240	415	8-M16
150	60	60	240	210	280	490	8-M20
200	60	60	295	265	280	550	8-M20
250	70	70	350	320	360	693	12-M20
300	80	80	400	368	400	796	12-M20
350	80	90	460	428	400	895	16-M20
400	90	120	515	482	500	1004	16-M22
450	90	120	565	532	500	1110	20-M22
500	90	130	620	585	600	1210	20-M22
600	140	140	725	685	700	1460	20-M27
700	140	140	840	800	800	1680	24-M27
800	190	190	950	905	800	1910	24-M30
900	203	203	1050	1005	800	2130	28-M30
1000	216	216	1160	1115	800	2350	28-M30
1200	254	254	1380	1325	800	2650	32-M30
