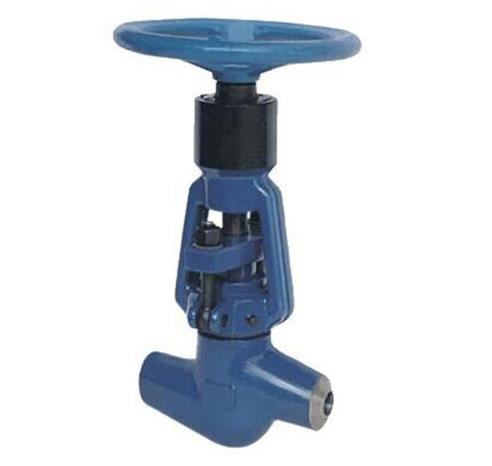

J61Y-P54 170V焊接式截止阀
来源:铸铁镶铜闸门 发布时间:2019-04-13 23:24 浏览次- 型号：J61Y-P54 170V
- 连接形式：法兰、焊接
- 主体材料：WCB、WC1、WC6、WC9
- 公称通径：50-600
- 适用介质：水、蒸气等非腐蚀性介质
- 密封形式：硬密封
- 外形：中型
- 流动方向：单向
- 驱动方式：手动
产品说明
一、J61Y-P54 170V焊接式截止阀概述：
截止阀具有结构紧凑，密封面不易磨损、擦伤;密封性能好，制造与维修方便;启闭时阀瓣行程小，启闭时间短;阀门高度小，工艺性能好和适用范围广等特点;是一种广泛使用的截断阀，用于截断或接通管路中的介质，一般不用于调节流量。
二、J61Y-P54 170V焊接式截止阀用途：
焊接连接的截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
三、J61Y-P54 170V焊接式截止阀产品型号：
| 对接焊端 |
产品型号 |
|
|
GB1224 |
|
J61Y – P54/100V |
|
J61Y - 200 |
J61Y - P54/140V |
|
|
J61Y - 250 |
J61Y - P54/170V |
|
|
J61Y - 320 |
J61Y - P57/170V |
|
四、J61Y-P54 170V焊接式截止阀性能规范：
|
型号 |
公称压力 |
试验压力 (MPa ) |
适用温度 (℃) |
适用介质 |
|
|
强度试验 |
密封试验 |
||||
|
J61Y - 200 |
20.0 |
30 |
22 |
425 |
水 |
|
J61Y - 250 |
25.0 |
37.5 |
27.5 |
||
|
J61Y - 320 |
32.0 |
48 |
35.2 |
||
|
J61Y – P54/100V |
P54/100V |
30 |
11 |
540 |
|
|
J61Y - P54/140V |
P54/140V |
40 |
15.4 |
||
|
J61Y - P54/170V |
P54/170V |
48 |
19 |
||
|
J61Y - P57/170V |
P57/170V |
63 |
19 |
570 |
|
五、J61Y-P54 170V焊接式截止阀标准与规范：
| 设计与制造 |
结构长度 |
压力 – 温度等级 |
试验标准 |
|
E101 |
E101 |
E101 |
E101 |
六、主要零件材料：
| 零件材料 |
材料牌号 |
||
|
阀 体 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
阀 盖 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
阀 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
|
阀 杆 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
|
阀 座 |
25 + STL |
304 |
304 |
|
密封环 ( 垫 片 ) |
增强柔性石墨 / 软钢 |
||
|
填 料 |
增强柔性石墨 |
||
|
阀 杆 螺 母 |
ZCuAl10Fe3 / D2 |
||
七、J61Y-P54 170V焊接式截止阀安装尺寸：
| 型号 |
公称通径 |
尺 寸 （ mm ） |
重 量 |
|||
|
d |
L |
H |
Do |
|||
|
J61Y-200 |
50 |
55 |
350 |
497 |
350 |
|
|
100 |
109 |
600 |
806 |
600 |
|
|
|
J61Y-250 |
10 |
10 |
110 |
230 |
150 |
3.8 |
|
20 |
19 |
150 |
272 |
180 |
6.8 |
|
|
25 |
22 |
180 |
308 |
250 |
11.2 |
|
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
|
50 |
42 |
250 |
493 |
350 |
36.5 |
|
|
65 |
56 |
340 |
775 |
450 |
120 |
|
|
80 |
64 |
390 |
848 |
500 |
150 |
|
|
100 |
84 |
480 |
910 |
600 |
240 |
|
|
J61Y-P54/100V |
10 |
12 |
110 |
170 |
150 |
2.5 |
|
20 |
23 |
150 |
270 |
200 |
9.2 |
|
|
25 |
27 |
180 |
270 |
200 |
9.5 |
|
|
32 |
32 |
180 |
365 |
250 |
15 |
|
|
40 |
36 |
250 |
493 |
320 |
38 |
|
|
50 |
45 |
350 |
580 |
320 |
75 |
|
|
65 |
57.6 |
430 |
605 |
350 |
105 |
|
|
80 |
74 |
470 |
660 |
500 |
115 |
|
|
100 |
84 |
480 |
910 |
600 |
250 |
|
|
J61Y-320 |
10 |
10 |
110 |
230 |
150 |
3.8 |
|
20 |
19 |
150 |
272 |
200 |
6.8 |
|
|
25 |
22 |
180 |
318 |
250 |
11.2 |
|
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
