J961Y-P54 170V焊接式电动截止阀
来源:铸铁镶铜圆闸门 发布时间:2019-04-13 23:22 浏览次- 型号：J961Y-P54 170V
- 连接形式：焊接
- 主体材料：WCB、WC1、WC6、WC9
- 公称通径：50-600
- 适用介质：水、蒸气等非腐蚀性介质
- 密封形式：硬密封
- 外形：中型
- 流动方向：单向
- 驱动方式：电动
产品说明
一、J961Y焊接式电动截止阀产品概述：
电动焊接式截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。
执行标准：
设计与制造：GB12235
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JB/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
二、J961Y焊接式电动截止阀主要零件部材料：
| 阀 体 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 阀 盖 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 支 架 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 阀 瓣 | 2Cr13 | 316 | Cr5Mo | 304 |
| 阀 杆 | 2Cr13 | 316 | 25Cr2MoV | 304 |
| 阀 座 | 25 | 316 | 304 | 304 |
| 密封环 | 304、增强柔性石墨 | |||
| 填 料 | 增强柔性石墨 | |||
| 阀杆螺母 |
ZCuA110Fe3 |
|||

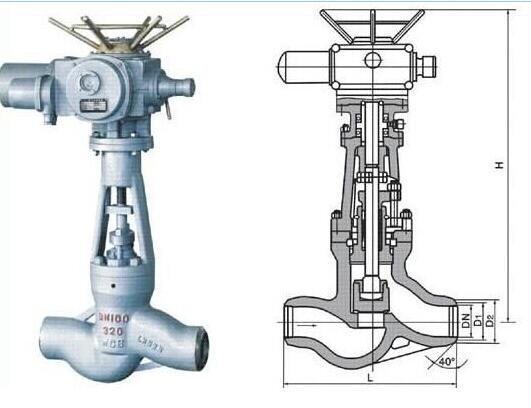

三、J961Y焊接式电动截止阀产品安装尺寸：
|
公称通径DN |
主要外形尺寸和连接尺寸（mm） |
重量（kg） |
||||||
|
L |
D1 |
D2 |
D3 |
α |
H |
D0 |
||
|
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V |
||||||||
|
10 |
120 |
12 |
25 |
|
40° |
185 |
140 |
2.8 |
|
15 |
170 |
17 |
36 |
|
40° |
247 |
200 |
7.5 |
|
20 |
170 |
22 |
42 |
|
40° |
248 |
200 |
9 |
|
25 |
170 |
26 |
42 |
|
40° |
248 |
240 |
9.5 |
|
32 |
170 |
31 |
44 |
|
40° |
248.5 |
280 |
15 |
|
50① |
250 |
50 |
82 |
|
32° |
450 |
320 |
60 |
|
50② |
350 |
50 |
82 |
|
32° |
450 |
320 |
64 |
|
65 |
430 |
69 |
100 |
110 |
32° |
669 |
400 |
74 |
|
80 |
470 |
84 |
108 |
130 |
32° |
669 |
450 |
112.5 |
|
100 |
560 |
107 |
144 |
165 |
32° |
755 |
500 |
178.5 |
