SCARX(WFKPQ42X)污水复合式排气阀

来源:铸铁镶铜圆闸门 发布时间:2019-04-13 22:48 浏览
  • 型号:SCARX
  • 连接形式:丝扣、法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:10-300
  • 适用介质:水、气体
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动、气动、电动

产品说明

    一、SCAR污水复合式排气阀概述:

    SCAR污水复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

    当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

    污水复合排气阀

    二、污水复合式排气阀结构与用途:

    污水排气阀结构圆桶式阀体,其内部主要有不锈钢浮球及塞头。污水排气阀装设计于泵浦出水口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,管内一旦出现负压时,此阀能迅速吸入空气,以确保管线不会因负压面被损坏。

    三、污水复合式排气阀作用原理:

    当管内开始注水时,塞头停留在开位置,进行大量排气,当空气排完时,阀体内腔积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输入送时,如有少量空气聚集在阀内至相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当帛水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

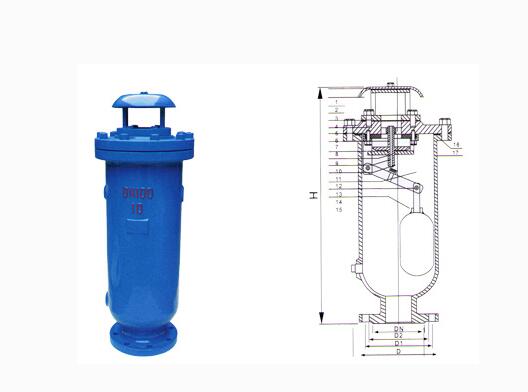

    四、 污水复合式排气阀结构尺寸:

    公称通径 DN(mm)
    D
    D1
    D2
    D3
    H
    Z-Φd
    50
    160
    125
    102
    205
    495
    4-18
    80
    195
    160
    135
    270
    600
    4-18
    100
    215
    180
    158
    285
    760
    8-18
    150
    280
    240
    212
    340
    860
    8-22
    200
    335
    295
    268
    400
    1010
    8-22
    250
    390
    350
    319
    465
    1210
    12-22
