J944X电动角式排泥阀

产品说明

一、电动排泥阀工作原理及性能：

电动排泥阀又名电动隔膜排泥阀,由阀体、支架和电动头等三大部分组成，由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。

二、电动排泥阀用途：

1、供介质为液、气的管路上作截流作用。

2、供各型净化设备及池子外部或管道上作于排泥，排污用。

三、电动排泥阀技术参数：

压力等级：1.0MPa 1.6MPa

电动头电压：220V、380V订货时注明。

阀体、支架材料：铸铁，球墨铸铁，WCB

阀杆材料：不锈钢

阀板材料：球墨铸铁，热合橡胶、WCB热合橡胶

法兰连接标准：GB/T 17241.6-98

试压标准：GB/T 13927-92

注：高度H如用户需要加高订货时注明，不注明按尺寸表中H供货。

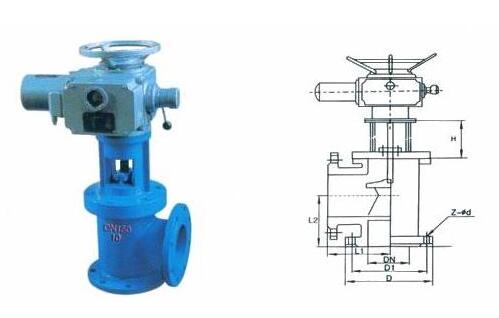

四、电动排泥阀结构图：



五、电动排泥阀法兰连接尺寸：

DN	L1	L2	H	D	D1	Z-фd
50	110	95	200	165	125	4-8
80	135	125	230	200	160	4-8
100	160	125	250	220	180	8-18
150	205	145	300	285	340	8-23
200	220	185	350	340	295	8-23
250	260	205	400	395	350	12-23
300	280	245	450	445	400	12-23
400	335	310	550	656	515	16-25

电动排泥阀适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙,污物及废水.电动排泥阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感.润滑、密封性能好，采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,排泥阀采用手动或电动集中控制.经久耐用,使用寿命长。
