JM744X膜片式快开排泥阀

产品说明

一、JM744X膜片式快开排泥阀概述：

膜片式快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。中特阀门生产的膜片式快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。

JM744X膜片式快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在各类沉淀水池的底壁外，用以排除池底泥沙及污物。

二、JM744X膜片式快开排泥阀产品特点：

1.采用全衬胶阀板，密封效果好，无泄漏。经久耐用，使用寿命长。

2.在双室隔膜的膜片压板装1个节流装置，承启关闭、打开的作用。

3.采用双室隔膜传动机构，阀门开启平稳快捷，比活塞式阀门具有以下优点：

a. 无运动磨损，不会因杂质而产生漏水;

b.对泥沙淤积不敏感;

c.不需要润滑，无机械磨损，无定期更换的橡胶制品，使用寿命长;

4.驱动介质压力水可直接采用自来水或本水池上部清水，(压力≥0.05MPa)操作方便。

5.自动化程度高，可实现远距离自动控制和集中控制。

三、JM744X膜片式快开排泥阀主要技术参数：

1.公称压力：0.6~1.0MPa

2.适用介质：水、油品

3.最低启闭动作压力：0.2MPa

4.适用温度：0～80℃

注：如有特殊要求(订货时注明)

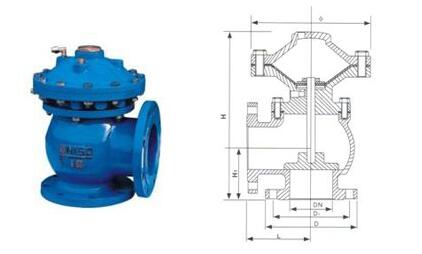

四、JM744X膜片式快开排泥阀结构图和外形尺寸：



公称通径	DN100	DN150	DN200	DN250	DN300
D	215	280	335	390	440
D1	180	240	295	350	400
D2	270	350	430	490	550
H	370	440	530	615	710
L	160	190	215	245	275
L1	120	150	190	220	260
n-d	8-Φ18	8-Φ23	8-Φ23	12-Φ23	12-Φ23

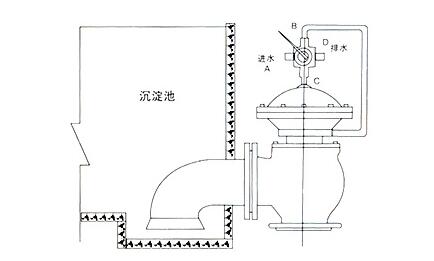

五、JM744X膜片式快开排泥阀安装示意图：
