中特冶金阀门盲板阀的生产流程

盲板阀是一种手、电动或气、液动切断气体介质的闸板阀，一般分为电动盲板阀、液动盲板阀、封闭式插板阀、电动敞开式盲板。

结构：盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆Ⅰ和夹紧、松开的电动推杆Ⅱ组成。

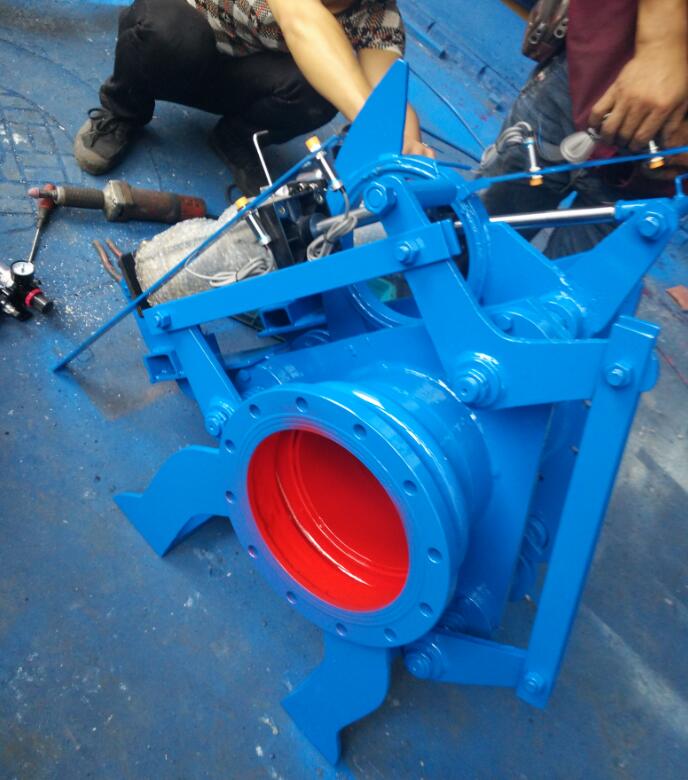

盲板阀

盲板阀原理：盲板阀共有三个驱动装置，其中有两个手动夹紧或松开装置，一个为使闸板开通或者关闭的电动装置，在开或关闸板中，首先松开两个手动装置，而后再启动电动装置，以达到闸板开或关的目的(特别注意：两个手动装置不松开，不得开启电动装置)，闸板开或关完成后，再将两个受动装置夹紧，管道方能进行工作。

关阀原理：电动推杆Ⅱ动作，密封副脱开，然后电动推杆Ⅰ动作，扇形阀板由开到关，关到位后，电动推杆Ⅱ再反方向动作，密封副夹紧，关阀结束。开阀则反之。

产品规格：DN200-DN1800

公称压力： 0.05 0.1 0.15 0.25MPa

适用温度：≤120℃，≤200℃ ≤300℃，≤450℃

适用介质：煤气及有毒、有害、易燃气体

产品用途：本系列眼镜阀按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上,自行研制开发的新一代产品。广泛适用于工矿企业、环境保护等行业的煤气、有毒气体介质管道中，作为可靠的切断装置。

结构特点 ：液动扇形盲板阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
