中特盲板阀主要外形连接尺寸

盲板阀主要外形连接尺寸

盲板阀介质温度250(℃)工作压差0.05-0.25材质碳钢品牌 型号F943CX-1.5产品别名电动眼镜阀连接形式法兰类型(通道位置)直通式流动方向单向驱动方式电子用途锁闭适用介质空气一

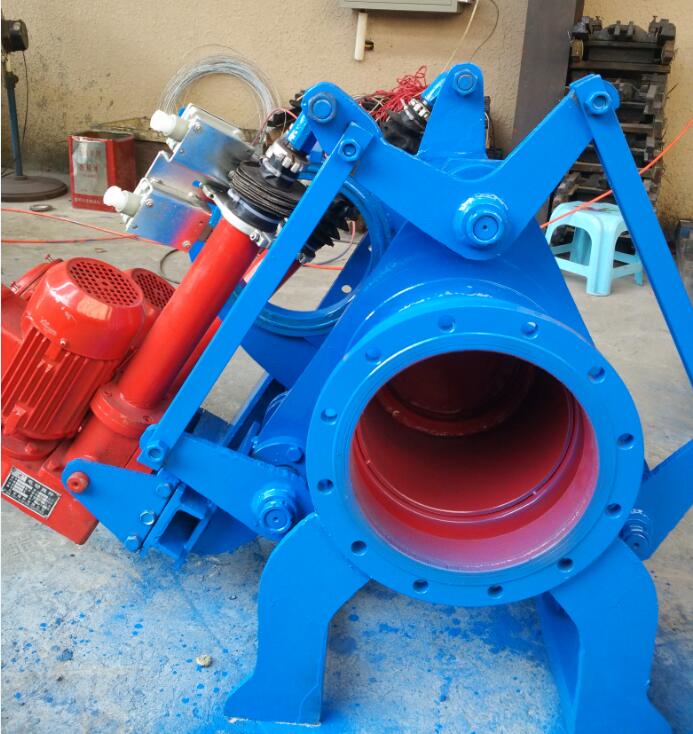

盲板阀结构简、主要结构特点

1、本阀由阀门本体、驱动装置，夹紧装置等组成。

2、阀门本体采用三点式结构，结构紧凑、整体刚性好、重量好。

3、阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封圈采用氟橡胶，耐高温，使用寿命长。

4、夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好。

5、采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运作。

6、本盲板阀可现场手动操作，也可远距离顺控。

7、本盲板阀也可单独设计电气控制箱操作控制装置，本机出厂不配电气控制箱，用户如需另订。

盲板阀动作原理

1、由阀开启到阀关闭：夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位(指标灯显示)，驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位(指示灯显示)，夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位(指示灯显示)完成阀门由开启到关闭的全过程。

2、阀门由关闭到开启：

夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位(指标灯显示)，驱动电机动作，带动闸板作顺时针转动，闸板开启到位，(指示灯显示)完成阀门由关闭到开启的全过程。四、主要连接尺寸
