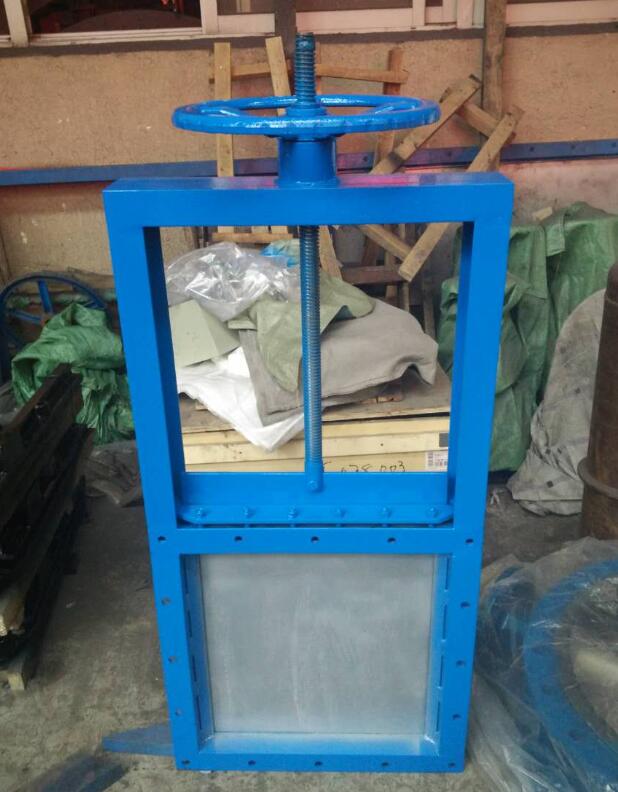

永嘉瓯北手动插板阀
摘要:永嘉瓯北的插板阀厂家找中特,中特制造,您可信赖的阀门制造厂家,手动插板阀是一种粉料晶粒料.颗粒料及小块物料输送管道,调节或切断物料流量的主要控制设备,广泛地应用于冶金、矿山、建材、化工等到行业系统中,控制物料的流量调节或切作用。
一、手动插板阀的应用特点:
1,插板阀经常与卸料装置或是料仓配套使用,手动螺旋闸阀采用法兰连接安装简易,进出料口有方形和圆形两种,根据口径的大小有几十种规格,广泛应用于冶金、碳素、化工、建材等行业。
2,插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点,手动螺旋闸阀可水平安装或是垂直安装,具有防磨损和自动补偿功能寿命长等特点。
3,插板阀在正常的使用过程中各传动部位应定期检查,加润滑油做好维护。
二、手动插板阀主要技术参数:
型号 (Model) |
A | B | C | H |
开 (Open) |
关 (Close) |
工作温度 (Work temperature) |
N-φ |
公称压力(mpa) (Nominal pressure) |
200型 | 290 | 250 | 200 | 100 | 950 | 750 | ≤300℃ | φ13×8 | 0.1 |
220型 | 310 | 270 | 220 | 100 | 1010 | 790 | φ13×8 | ||
240型 | 330 | 290 | 240 | 100 | 1070 | 830 | φ15×8 | ||
260型 | 350 | 310 | 260 | 100 | 1130 | 870 | φ15×8 | ||
280型 | 380 | 330 | 280 | 100 | 1190 | 910 | φ17×8 | ||
300型 | 400 | 350 | 300 | 100 | 1250 | 950 | φ17×8 | ||
320型 | 420 | 370 | 320 | 100 | 1310 | 990 | φ17×8 | ||
340型 | 440 | 390 | 340 | 100 | 1370 | 1030 | φ17×8 | ||
400型 | 500 | 450 | 400 | 100 | 1480 | 1080 | φ17×8 | ||
440型 | 540 | 490 | 440 | 120 | 1600 | 1160 | φ17×8 | ||
500型 | 660 | 610 | 500 | 120 | 1850 | 1350 | φ17×16 | ||
600型 | 730 | 680 | 600 | 120 | 2350 | 1750 | φ17×16 |
三、手动插板阀的介绍:
插板阀按形状分为方口插板阀,圆口插板阀,和一面方口一面圆口插板阀.按类型分为手动插板阀,电动插板阀和气动插板阀.插板阀常用参数可分为内径200,300,400,500等几种.
四、手动插板阀的特点:
圆形手动插板阀结构紧凑,密封性好,使用寿命长,维护方便等特点.该阀由上下阀体,抽板,丝杆,密封件,轴承座,手轮等组成.阀体为铸造件,具有很高的耐温性.可广泛适用于建材,冶金,矿山,化工等行业粉尘物料流量控制的管道和料斗上
五、手动插板阀的用途:
手动插板阀是一种粉料晶粒料.颗粒料及小块物料输送管道,调节或切断物料流量的主要控制设备,广泛地应用于冶金、矿山、建材、化工等到行业系统中,控制物料的流量调节或切作用。手动插板阀系列超高真空插板是超高真空系统的重要组成元件之一,可以作为超高真空管路中的启闭机构.该系列插板阀适用于工作介质为空气及非腐蚀性气体。
