PZ73型刀型闸阀的结构特点

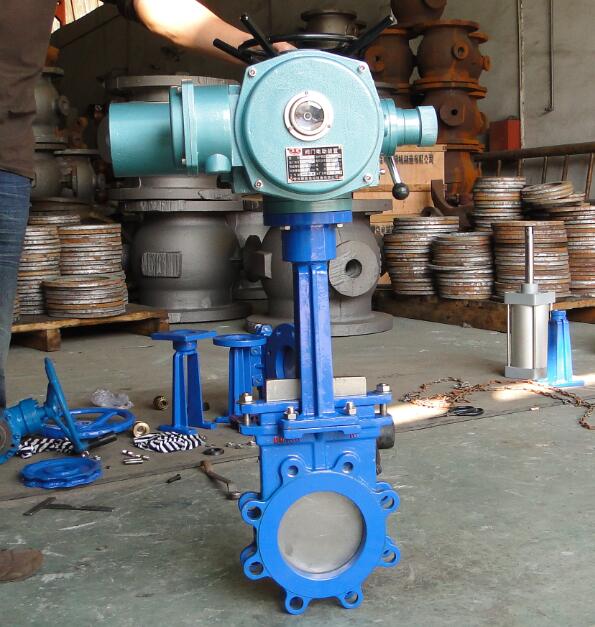

洗选厂现使用的刀型闸阀分为手动、电动和电液动三种形式,型号主要有PZ73手动对夹式刀型闸阀、PZ973电动对夹式刀型闸阀、PZ273电液动对夹式刀型闸阀,生产厂家有永嘉中特阀门。刀型闸阀由阀体、阀板、阀杆、手轮(驱动装置)和密封件组成,闸板、阀杆和上盖材质为不锈钢,耐磨性好,阀体为碳钢。密封件分为橡胶、氟塑料和合金钢密封。刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,依靠手柄或电液动装置,通过阀杆带动闸板实现闸阀的启闭。
1.刀型闸阀的特点
1)刀型闸阀采用对夹式结构,结构紧凑,体积小,重量轻,占用空间小,易于安装,开启关闭闸阀省力,减少了维修工人的劳动强度。
2)刀型闸阀的闸板底端为刀刃形状,对物料、纤维及杂物具有切断功能,不易堵塞闸板,同时具有良好的开启和关闭作用。
3)合理的密封面及填料密封设计,使得阀门密封可靠。
4)闸板有多个支撑点,使闸板有很好的自对中。
5)刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、沙砾等擦伤性物质进入填料箱,提高了闸板寿命。
2.使用情况及注意事项
1)PZ73型对夹式刀型闸阀在我厂主要使用在重介及煤泥水管道中,在管路中主要做截止使用,不能作为调节流量使用,闸板应全开或全闭,以免密封而或闸板受冲蚀,加速磨损,大大降低使用寿命。
2)安装时要注意阀门安装方向,闸板有倒角的一侧为阀门关闭后带压侧,阀体箭头方向为阀门开启后介质的流动方向。
3)阀门使用中应定期在各运动部位加注润滑油。
4)阀门长期使用后,填料磨损,应及时更换填料,填料压盖的螺栓应均匀地拧紧,不应压成歪斜状态,以免碰伤阻碍阀杆运动或造成泄漏。 刀型闸阀在洗选厂的工艺管道中使用以来,使用效果很好,工人安装维护方便,维修劳动强度低,使用过程中主要是闸体的严重磨损导致闸阀泄漏,关不严,五六个月就需要整套更换闸阀。改进阀体材质或改进闸体内部过流部件结构,提高闸阀在有磨损介质管道中的使用寿命,是广大用户的希望。
