双向止水铸铁镶铜闸门原理介绍

双向止水铸铁闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生 产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触 密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

一、结构组成

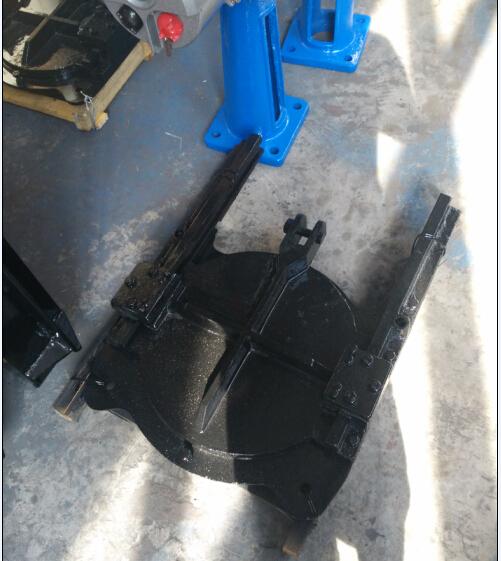

双向止水铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

二、用途

双向止水铸铁闸门用途：故名思意，双向止水就是闸门两边都要止水，用于要求正，反止水。也就是双面密封！闸门闸板与闸框为锥度配合形式，此结构可使闸门闭合后实现良好的止水效果。

三、如何安装

双向铸铁闸门如何安装：安装前可根据不同的闸门尺寸设计不同的预埋槽，规格一般为200*200MM，300*300MM，350*350MM，400*400MM等。安装时闸门和闸框一起起吊和安装，预埋槽内安置预埋铁以便于闸门的固定，当上述事宜均完成后，二次浇注预埋槽将预埋件预埋上。

四、闸门实验

1闸门安装好后应在无水情况下作全行程启闭试验。试验前应检查自动挂脱梁挂钩脱钩是否灵活可靠?充水阀在行程范围内的升降是否自如?在最低位置时止水是否严密同时还须清除门叶上和门槽内所有杂物并检查吊杆的连接情况。启闭时应在止水橡皮处浇水润滑。有条件时?工作闸门应作动水启闭试验。

2闸门启闭过程中应检查转动部位运行情况，闸门升降过程有无卡阻，启闭设备左右两侧是否同步，止水橡皮有无损伤。

3闸门全部处于工作部位后，应用灯光或其他方法检查止水橡皮的压缩程度，不应有透亮或有间隙。如闸门为上游止水，则应在支承置和轨道接触后检查。

4闸门在承受设计水头的压力时，通过任意1m长止水橡皮范围内漏水量不应超过0.1L/s。

5平面闸门的启闭试验，在将闸门吊入门槽之前，闸门上滑动支承面，应使用钙基黄油涂抹，水封橡胶与不锈钢水封座的接触面，在闸门下降和提升过程中应当采用水冲淋润滑。

6平面闸门放进门槽后，应检查橡胶水封面与水封座板面接触面，不得有露光，否则应返工，确保闸门止水严密性。
