镍铬合金铸铁镶铜闸门

作为铸铁镶铜闸门的专业生产厂家的中特阀门，搜集所有的铸铁镶铜闸门详细资料，累积铸铁镶铜闸门的尺寸、图片、型号、参数，方便大家懂得熟悉认知镍铬合金铸铁镶铜闸门，今天中特小编特意针对镍铬合金铸铁镶铜闸门讲解下一般它的技术要求。

镍铬合金铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

(1)门框由镍铬合金铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门创及立车精加工并分别加工一道槽，以便镶入青铜密封面。

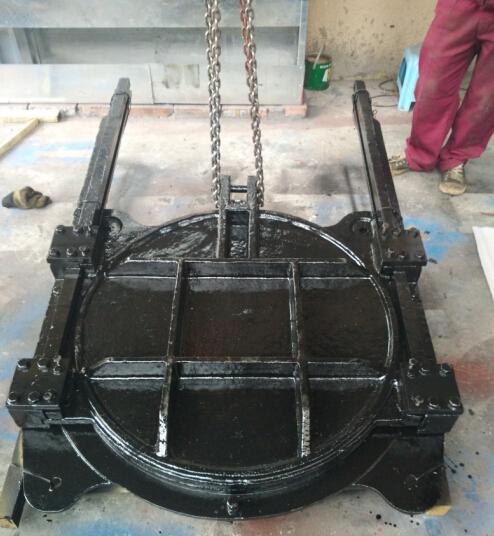

(2)门体为整体铸造的方形和圆形开板，并应在迎水面自带“井”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳为铸钢，门体与吊耳的两接角面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。

(3)导轨用合金铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的磨擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并没有定位销防止错位。

(4)楔紧装置：为达到闸门的止水效果，闸门两侧应设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整，当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位或已到位而楔块尚楔紧时，需调整全部楔块。

(5)密封面应采用铜条或铜圈分别镶入门框和门体的槽内蒙古自治区，密封面铜条镶好之后用龙门刨铣床进行铣削，磨削加工，应保证门框和门体之间的密切配合。

(6)丝杆由圆钢制成梯形螺纹，其精度应达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过500mm时，应作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，应增设轴导架，轴导架由铸铁衬套管安装在多功铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。

(7)所有镍铬合金铸铁部件的最小厚度>20mm。

(8)门框、门体应按最大工作水头设计，其拉伸和剪切强度的安全系数不应小于5，挠度不应大于构件的1/1500，导轴的拉伸、压缩和剪切强度的安全系数不应小于5。

(9)当反向水压超过3.0m时，采用双向闸门。双向受压闸门结构主要特性： a、防止反向受压时门体与框的间隙增大，应增加上下楔块，确保门体与

门框密封间隙≤0.08mm的间隙,渗漏量控制在最大反向水头时渗漏量≤2.5L/m.min。

b、闸门的门体结构应考虑反向中受压时门体的承压力。 c、为加强闸门与墙体联结的牢固性，增加连接螺栓的数量。 (10)电动启闭机采用电动装置形式，有高度显示，过力矩保护功能。 4.1.3主要零部件材质

·门体：镍铬合金铸铁 ·门框：镍铬合金铸铁 ·导轴：45#

·楔座(楔块)：镍铬合金铸铁(ZcuSn5pb5Zn5锡铅青铜) ·密封座：ZcuSn5pb5Zn5锡铅青铜 ·传动丝杆：QCr13不锈钢 ·紧固件：Q235A碳钢
