渠道闸门技术参数
来源: 铸铁镶铜圆闸门 发布时间: 2017-03-03 21:22 次浏览
渠道闸门技术参数
渠道闸门是一种广泛应用于给排水工程，用以截断渠道内的水流的污水阀门。也是中特阀门有限公司主要生产和销售的一款阀门。由于它的普遍性和经常使用，但一些外行的却不清楚其原理和样子，今天中特小编特意为大家讲解一下渠道闸门的技术参数和工作原理。
渠道闸门工作介质为常温下的原水、清水、污水。渠道闸门又称钢制闸门，不锈钢闸门，主要材料为不锈钢或碳钢碰涂环氧树脂涂料，橡胶软密封，具有重量轻，操作灵活，防腐蚀，不生锈，安装维修方便，密封可靠等功能，广泛应用于自来水厂、污水厂、排灌、排涝、石油、化工、冶金、环保、电力、塘堰、河流等工程，作为截止、调节流量和控制水位之用。
一、渠道闸门的组成：

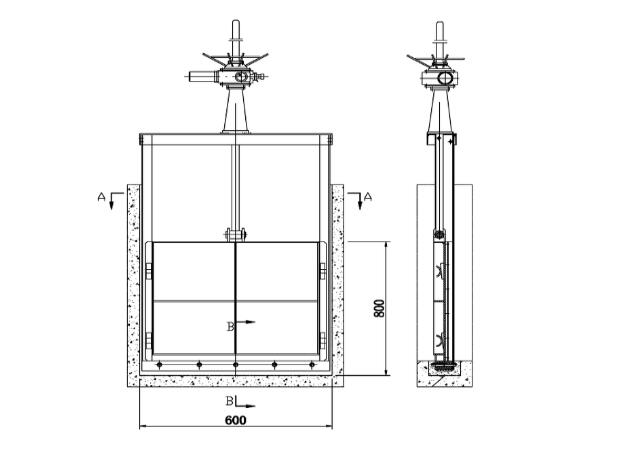

渠道闸门主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。闸板是直接承受水压力的挡水构件，闸框是闸板四周的支承构件， 同时也是闸板上下运动的滑道， 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中，将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工，刨光后平直光滑、 贴合严密，使结合面、止水面与运动滑道合三为一。在启闭机作用下，当闸门启闭运行时，紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹，在水压力和紧闭斜铁的双重作用下，确保闸板运行平稳 ，使闸板与闸框滑道紧密贴合，从而达到有效止水的目的。
二、渠道闸门安装与调试:
1.将闸门的门框埋入部分插进预留孔洞并用斜块垫平、校正、使闸门导轨与铅垂线重合,偏差应小于1/500,然后将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将其紧固。
2.安装启闭装置,将丝杆穿入启闭机,注意使启闭机中心、丝杆轴心、闸门对称中心必须在一条铅垂线上。
3.电动启闭机、电动头安装按随机配套电动头《安装使用说明书》安装调试操作使用。
4.调整丝杆中心后,将启闭机底板与预埋钢板焊固。
5.必须在丝杆高级装上锁紧螺母，以防下开时超限，使调节闸门及丝杆掉入池中，造成损失。
6.安装丝杆护罩，用螺栓紧固在启闭机顶部。
7.检查闸门密封情况,如有严重渗漏现象,可将门框两侧的压紧装置作适当调整,直至达到理想的密封效果为止。
8.在闸门的安装过程中,应对密封面做好保护,不得损坏。
三、渠道闸门安装注意事项:
1.在渠道闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
2.检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。
3.渠道闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
4.二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。
5.渠道闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框 上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁的顶丝拆除，以使闸门启闭。
6.在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭。
四、渠道闸门使用与维护:
1.使用手动启闭机时,要用力均匀,不要在关闭时用力过猛以防损伤闸门部件。
2.要定期给丝杆及启闭机加润滑油脂。
3.每年需对闸门作一次油漆防腐处理。
如有更多阀门相关需要，请访问我们网站
www.zhongtefamen.com。
