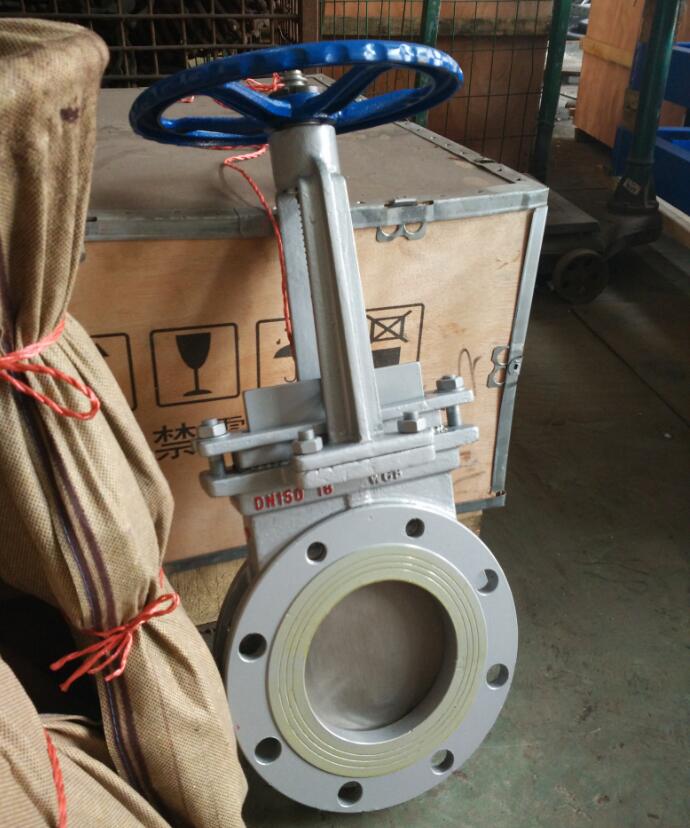

双向密封刀型闸阀

产品名称：双向密封刀闸阀

型号：ZTSPZ73X

系列：ZTS系列

公称压力：国标PN10、PN16、美标150LB、日标10K、英标EN、德标DIN、奥标TABLE D

通径范围：DN50-DN2000

连接形式：对夹

传动机构：手动、电动、气动、液动、链轮、电液动、伞齿轮

主要材质：双相钢F55 F53 SS2205 SS310 CF3M、CF3、CF8M、CF8 WC、GGG40

闸板材质：F55、F53、2205、SS310 、SS316L、SS316、SS304、SS201、SS2Cr13

密封形式：耐磨橡胶、内衬耐磨聚胺脂，

填料密封：含油四氟盘根 芳轮盘根 高水基 橡胶 石墨

适用介质：适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。

产品特点：,

1、此双向密封刀型闸阀的阀体为二片式，阀体是经过数控加工中心进行加工，增加了阀体的精确度和平行度，阀体、闸板和阀座配合，形成了双向 软硬两道密封，全程导槽保证，闸板稳定滑动，并提供双向承压支撑，底部设有冲洗角，利用近似方形的闸板推动沉积的介质送入冲洗角被流体带走。

2、阀体中腔填料底部设有凹槽，用来装整体成形的U型密封条，整体成形U型密封条整体钳在两片阀体设的凹槽内，与板形成一个三合围的形式，不易脱离 。当阀门关闭时闸板下移，闸板底部边缘与密封条接触进而压缩密封条实现闸板的与整体成形U型密封条实现密封。U型条内衬特种形状钢钢丝，确保当开启时闸板上移，U型密封条不会随闸板移动而滑出阀体，闸板底部边缘与整体成形密封条脱离，所有介质随着管道内的流速而冲走，真正意义上的双向密封。

3、阀体中腔在设有填料的同时，再设一个四氟刮片，用于刮掉闸板上的污物，进一步的保护了填料，延长阀门使用寿命。

4、阀体内衬四氟片，可用于食品级的介质。当管道内的压力冲击闸板时，闸板紧贴四氟片，当阀门开启关闭时减少了板与阀体的摩擦系数，从而保护好闸板表面精度，更缩少了闸板和阀体的部隙。

5、此款双向刀闸阀又叫耐磨刀闸阀，因阀体内的U型密封条，可用聚胺脂压铸成形的，聚胺脂是耐磨密封，还可以更换其它特殊材料，性能远无高于QU型整体型刀闸阀。

6、使用寿命更长，维护更简单，安装简单方便，磨擦系数小，启闭灵活。
