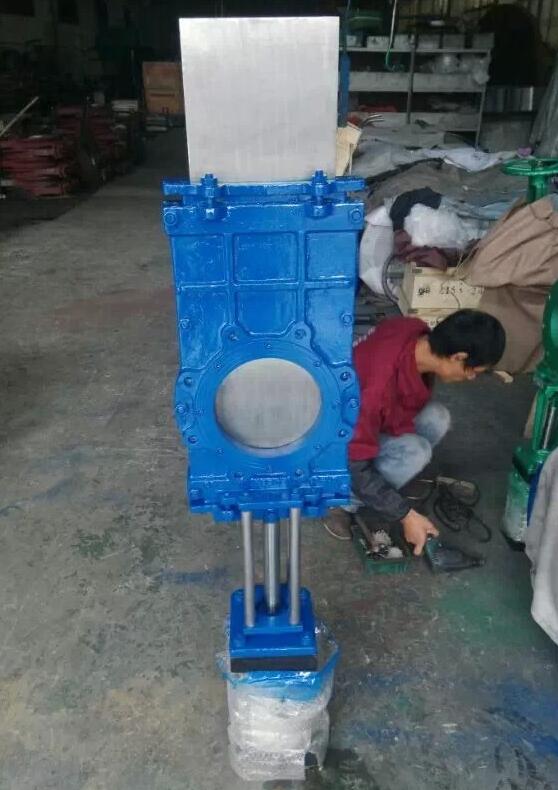

气动穿透式刀型闸阀

气动穿透式刀型闸阀：

1、显著特点：阀腔不积渣，特别适用于浆体输送及粉体物料的输送。

2、产品介绍：气动穿透式刀型闸阀的试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92D级规定.密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm/s计算，没有密封性能要求的不做此项试验。用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。插板阀清洁度要求按JB/T7748的规定。静压寿命试验。插板阀静压寿命试验次数按规定，气动阀门的其他技术要按JB/Z234的规定。阀门驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。

3、主要零件：

零件名称材料零件名称材料

阀体WCB CF8 CF8M CF3 CF3M 1CF18Ni9Ti 2520阀杆Stem2Cr13 1CF18Ni9Ti

阀座密封圈橡胶或PTFE/不锈钢支架不锈钢

阀体间密封垫片橡胶或PTFE填料压盖不锈钢

闸板201 304 304L 316 316L 1CF18Ni9Ti 2520填料石墨或PTFE

阀体装配螺栓B7填料压盖螺栓B7

4、静压寿命实验次数：

金属密封DN≤150mm1200次

DN≥200-400mm1000次

DN≤150mm800次

非金属密封DN≤150mm1400次

DN≤200-400mm1200次

DN≤450mm1000次
