F3L43C-2.5链条式盲板阀
来源: 盲板阀 发布时间: 2017-03-31 09:31 次浏览

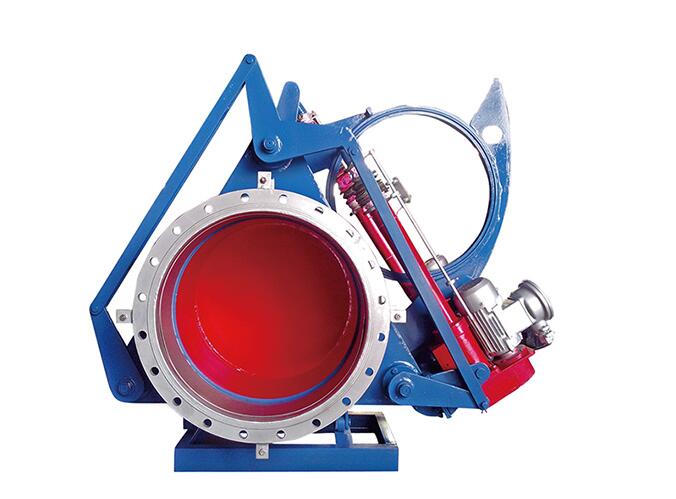

F3L43C-2.5链条式盲板阀
产品名称：链条式盲板阀
产品型号：F3L43C
驱动方式：链条式
连接形式：法兰
结构形式：盲板
密封结构：软密封
公称通径：DN100-200
常用材质：碳钢
铭 牌：中特品牌
公称通径：DN300~2000
公称压力：0.05MPa-0.25MPa
适用温度：120℃、200℃、300℃
驱动方式：手动、电动、气动、电动推杆、电液动推杆
适用介质：煤气及有毒、有害、易燃气体
链条式盲板阀工作原理：
F3L43C-2.5链条式盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单，重量轻，性能可靠，操作方便等特点。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。
链条式盲板阀主要性能指标：
|
公称压力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封试验压力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
强度试验压力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
适用温度℃
|
丁腈橡胶
|
硅橡胶
|
氟橡胶
|
|
|
＜120
|
＜250
|
＜300
|
||
|
适用介质
|
煤气等有毒、有害、易燃气体
|
|||
|
采用标准
|
连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
|
|||
|
主要零部件材料
|
阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶
|
|||
扇形盲板阀主要外形连接尺寸： 单位：mm
|
DN
|
D
|
D1
|
b
|
n-φd
|
短系列 L
|
|
100
|
210
|
170
|
12
|
4-φ18
|
210
|
|
150
|
265
|
225
|
14
|
8-φ18
|
210
|
|
200
|
320
|
280
|
14
|
8-φ18
|
230
|
|
250
|
375
|
335
|
14
|
12-φ18
|
250
|
|
300
|
440
|
395
|
16
|
12-φ22
|
270
|
|
350
|
490
|
445
|
16
|
12-φ22
|
290
|
|
400
|
540
|
495
|
16
|
16-φ22
|
310
|
|
450
|
595
|
550
|
20
|
16-φ22
|
330
|
|
500
|
645
|
600
|
20
|
20-φ22
|
350
|
|
600
|
755
|
705
|
20
|
20-φ26
|
370
|
|
700
|
860
|
810
|
20
|
24-φ26
|
390
|
|
800
|
975
|
920
|
22
|
24-φ30
|
410
|
|
900
|
1075
|
1020
|
22
|
24-φ30
|
430
|
|
1000
|
1175
|
1120
|
22
|
28-φ30
|
450
|
|
1200
|
1375
|
1320
|
22
|
32-φ30
|
470
|
|
1400
|
1575
|
1520
|
26
|
36-φ30
|
490
|
|
1500
|
1675
|
1620
|
26
|
36-φ30
|
510
|
|
1600
|
1790
|
1730
|
26
|
40-φ30
|
530
|
|
1800
|
1990
|
1930
|
26
|
44-φ30
|
550
|
|
2000
|
2190
|
2130
|
26
|
48-φ30
|
570
|
