煤气组合阀

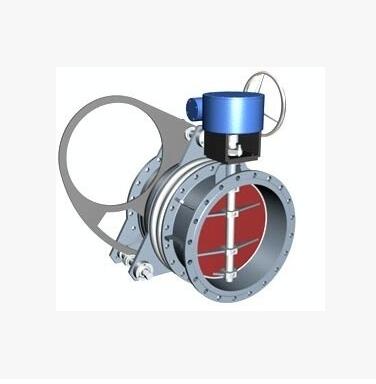

一、煤气组合阀简介和实物图片：

手动煤气组合阀由左右阀体、蝶板与盲板组成。蝶板采用蜗轮传动装置，盲板采用手动装置。蝶板密封副为三偏心硬密封结构，盲板密封系统采用对夹式橡胶密封圈密封。煤气组合阀具有金属三偏心硬密封蝶阀和盲板眼镜阀的双重功能，是煤气管道中理想的切断装置。

二、煤气组合阀安装注意：

组合阀在开启时左、右阀体应有16-20mm的轴向位移。因此,管路在阀门开启闭的过程也应具有满足上述位移的弹性变形或位移空间,建议按下述形式安装。组合阀在能够保证管道外力不作用于阀门上的情况下对安装位置不做规定。

三、煤气组合阀操作注意：

1、橡胶密封圈不得与阀体粘连或发生硬磨擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。

2、左右阀体松开时,介质要外溢,为确保安全,应在关闭时,请先关闭肓板阀前的煤气蝶阀,同时请采取通风和其它能保证安全的措施。

3、手动组合阀在打开左、右阀体时,应该注意阀板会自动掉下,操作时禁止人站在阀板正面,以免发生危险。

四、煤气组合阀压力材质：

公称通径( DN )100 - 1000

公称压力( MPa )0.050.10.250.6

试验压力

( MPa )强度0.0750.150.380.90

密封0.060.110.280.7

适用温度-20 ℃ - 350 ℃

适用介质工业煤气、热空气、烟气

阀 　体碳　钢

阀座密封面材质不锈钢

蝶板密封圈材质不锈钢

盲板密封面锰钢(表面镀硬铬)

填　　料膨胀石墨、聚四氟乙烯

盲板开启转角≈ 80 °

盲板密封圈氟橡胶、硅橡胶、丁晴橡胶、聚四氟

型号编制D M Z 341X - ① C

注：①-公称压力

常见名称：手动煤气组合阀 DMZ341X 组合阀 煤气组合阀 热空气组合阀 烟气组合阀
