手动暗杆刀型闸阀
来源: 刀型闸阀 发布时间: 2017-04-02 09:06 次浏览
一、手动暗杆刀型闸阀产品简介：
手动暗杆刀型闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。 注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。

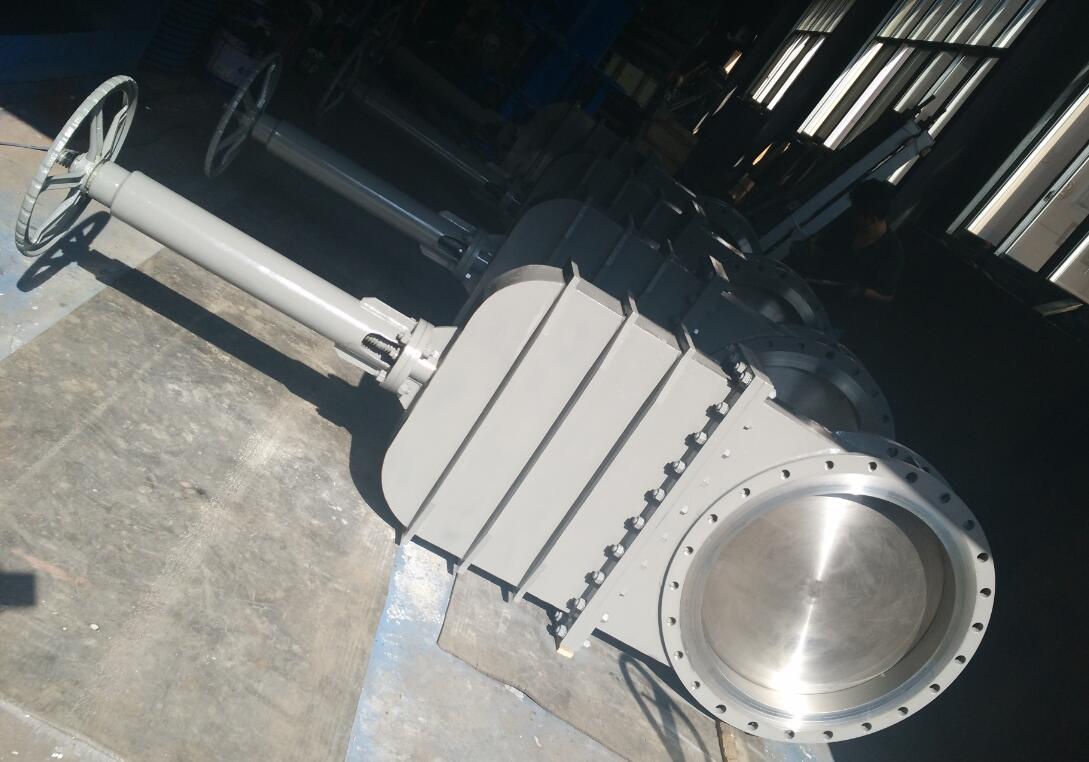

二、手动暗杆刀型闸阀实物图片：
三、手动暗杆刀型闸阀应用规范：
设计制造： JB/T8691-1998
结构长度： GB/T151882-94
法兰连接： GB/T91131-2000、JB/T79-94
试验与验收： GB/T13927-92
四、手动暗杆刀型闸阀主要性能规范：
|
公称压力
|
PN
|
|
壳体试验
|
1.5XPN
|
|
密封试验
|
1.1XPN
|
|
工作温度
|
橡胶≤80℃四氟密封≤180℃硬密封≤425℃
|
|
运用介质
|
纸浆、污水、煤气等
|
五、手动暗杆刀型闸阀主要链接尺寸：
|
公称压力PN
（MPa）
|
公称通径DN
（mm）
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
|
1.0
|
150
|
70
|
280
|
240
|
210
|
475
|
8-M20
|
280
|
|
200
|
80
|
335
|
295
|
265
|
540
|
8-M20
|
360
|
|
|
250
|
85
|
390
|
350
|
320
|
630
|
12-M20
|
360
|
|
|
300
|
100
|
440
|
400
|
368
|
480
|
12-M20
|
400
|
|
|
350
|
100
|
500
|
460
|
428
|
885
|
16-M20
|
400
|
|
|
400
|
110
|
565
|
515
|
782
|
990
|
16-M22
|
400
|
|
|
450
|
120
|
615
|
565
|
532
|
1100
|
20-M22
|
530
|
|
|
500
|
130
|
670
|
620
|
585
|
1200
|
20-M22
|
530
|
|
|
600
|
140
|
780
|
725
|
685
|
1450
|
20-M27
|
600
|
|
|
700
|
165
|
895
|
840
|
800
|
1700
|
24-M27
|
600
|
|
|
800
|
190
|
1010
|
950
|
905
|
2000
|
24-M30
|
680
|
|
|
900
|
200
|
1110
|
1050
|
1005
|
2300
|
28-M30
|
680
|
|
|
1000
|
|
1220
|
1160
|
1150
|
2780
|
28-M33
|
配电动
|
|
|
1200
|
|
1450
|
1380
|
1325
|
3360
|
32-M36
|
||
|
1400
|
|
1675
|
1590
|
1525
|
3920
|
36-M39
|
||
|
1600
|
|
1915
|
1820
|
1750
|
4480
|
40-M45
|
