平面钢制闸门结构

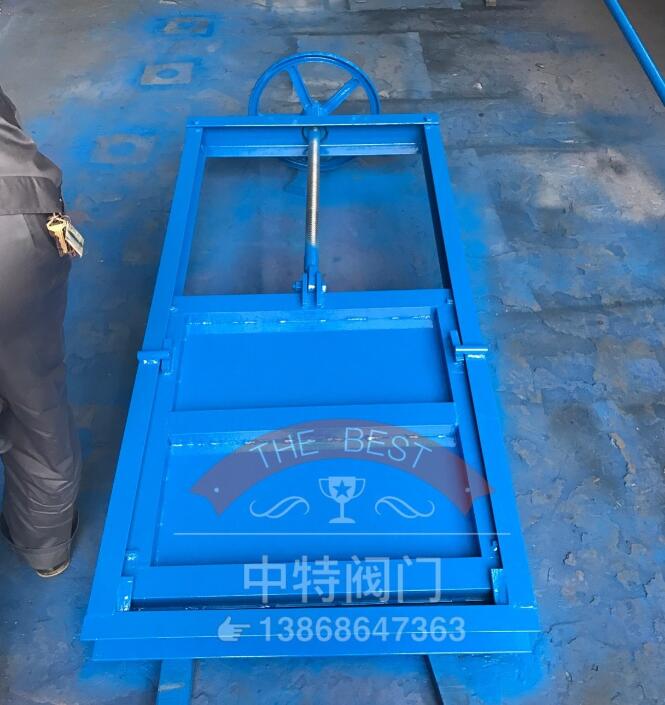

平面钢闸门

一、平面钢闸门的概述：

平面钢闸门同铸铁镶铜圆闸门一样，一般由活动的门体(门叶)结构、闸门槽的埋设构件和启闭机械设等三大部分组成。

二、平面钢闸门的结构：

门体结构平面钢闸门的门体又称门叶，是一种活动的挡水结构。它是由面板、梁格、横向和纵向联系、行走支承(：滚轮或滑块)以及止水结构等部件组成。面板是用来直接挡水的，直接承受水压力，并将之传给梁格。面板通常设在闸门的上游面，为了设置止水结构的方便，面板也可设置在闸门的下游面。

梁格是用来支承面板，以缩小面板的跨度并减小面板的厚度。要求其具有足够的强度和刚度，把面板传来的水压力传递到闸门的支承部件上。梁格主要包括主梁、次梁(水平次梁、竖直次梁、顶梁和底梁)和边梁。为保证闸门在其自重和水压力共同作用下，每根梁都能处在它所承担的外力作用平面内，就必须通过横向和纵向联结系〈实腹隔板或桁架〉来保证整个梁格在闸门空间的相对位置，增强闸门门叶结构在空间(横向与纵向)的应有刚度。行走支承是在门叶结构上设置滚轮或滑块以及导向侧轮和反轮。其作用是把梁格传来的力再传给土建结构并保证门叶移动时灵活可靠。

吊耳设置在门叶结构上部，是用来连接启闭机的牵引构件。止水结构也称水封，设置在门叶结构与孔口周边之间的所有缝隙里。如固定在门叶结构上的定型止水橡皮或固定在孔口周边的充压伸缩式山型止水橡皮等。
