平面闸门的梁格和结构布置

一、梁格：

前面中特小编我曾经介绍了平面闸门门叶是由面板、构架、支承行走部件、吊具、止水部件等组成，构架与面板组成闸门的承重结构。构架是梁系组成的框架，又称梁格，一般由水平次梁、竖直次梁(或竖向隔板）、主梁、边梁组成。根据闸门的尺寸大小，也有不设置次梁的布置方式。

梁格支承面板并承受面板传来的水压力。梁格把面板分成许多矩形的区格，因此在钢闸门设计中，选择梁格的布置，不仅关系到梁系本身，而且与钢面板的设计密切相关。

梁格的连接形式是指面板、水平次梁、竖直次梁、主梁之间相互位置的形式，目前普遍采用的有等高连接和降低连接两种类型。

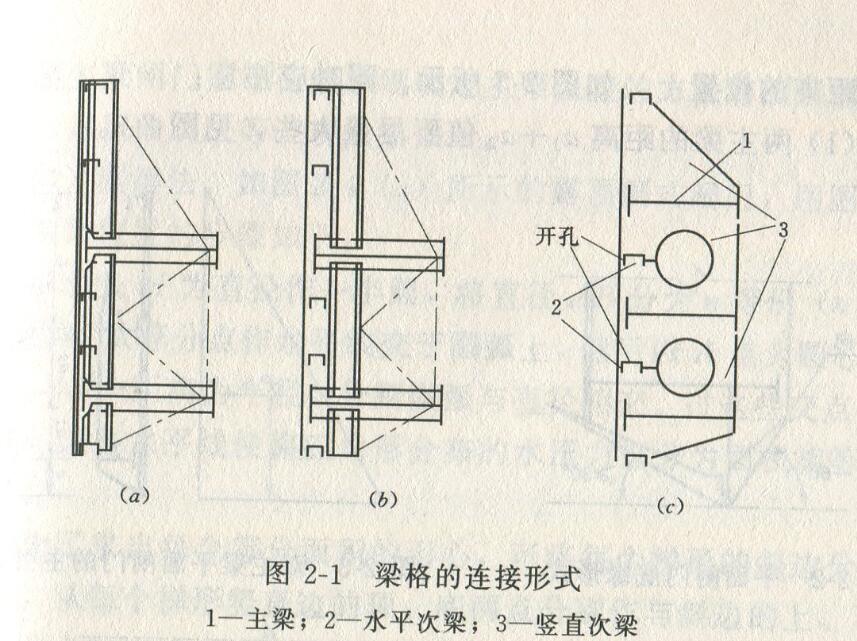

如图2-1 (a)所示，等高连接的特点是水平次梁、竖直次梁和主梁的前翼缘都直接与面板焊接相连，也称齐平连接。它的优点是梁格与面板可形成牢固的整体，整体刚度好;面板为四边支承，受力条件好;面板可作为梁截面的一部分参与梁格的抗弯工作，从而减少梁格的用钢量。这种连接的缺点是在水平次梁与竖直次梁相交处，水平次梁需要断开，构件多，施工麻烦。目前实腹式主梁的闸门中多数采用等高连接，并使用实腹式竖向隔板兼作竖直次梁，这样可在隔板上开孔，使水平次梁从中穿过而成为连续梁，如图2-1 (b)所示，从而简化了梁格接头的构造和制造工艺。

如图2-1 (c)所示，降低连接是主梁和水平次梁直接与面板相连，而竖直次梁降到水平次梁的后面，使水平次梁可在面板与竖直次梁之间穿过而成为连续梁，此时面板为两边支承。但面板仍可作为主梁及水平次梁的一部分，参与它们的抗弯工作。

二、平面闸门的结构布置的一般原则：

平面闸门梁格宜采用等高连接，并应考虑制造、运输、安装和防腐等方面的要求。平面闸门可按孔口形式及宽高比布置成双主梁或多主梁形式。主梁布置应考虑下列因素：

(1)主梁宜按等荷载要求布置。

(2)主梁间距应适应制造、运输和安装的条件。

(3)主梁间距应满足行走支承布置的要求。

(4)底主梁到底止水的距离应符合底缘布置的要求。工作闸门和事故闸门下游倾角应不小于30、当闸门支承在非水平底槛上时，其夹角可适当增减。当不能满足30。要求时，应采取适当补气措施。对于部分利用水柱的平面闸门，其上游面倾角不应小于45。，宜采用60。
