铸铁镶铜双向止水闸门

　　一、铸铁镶铜双向止水闸门概述：

　　铸铁镶铜双向止水闸门是我中特阀门积极吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备。圆闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。

　　二、铸铁镶铜双向止水闸门简介：

　　广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。

　　三、结构

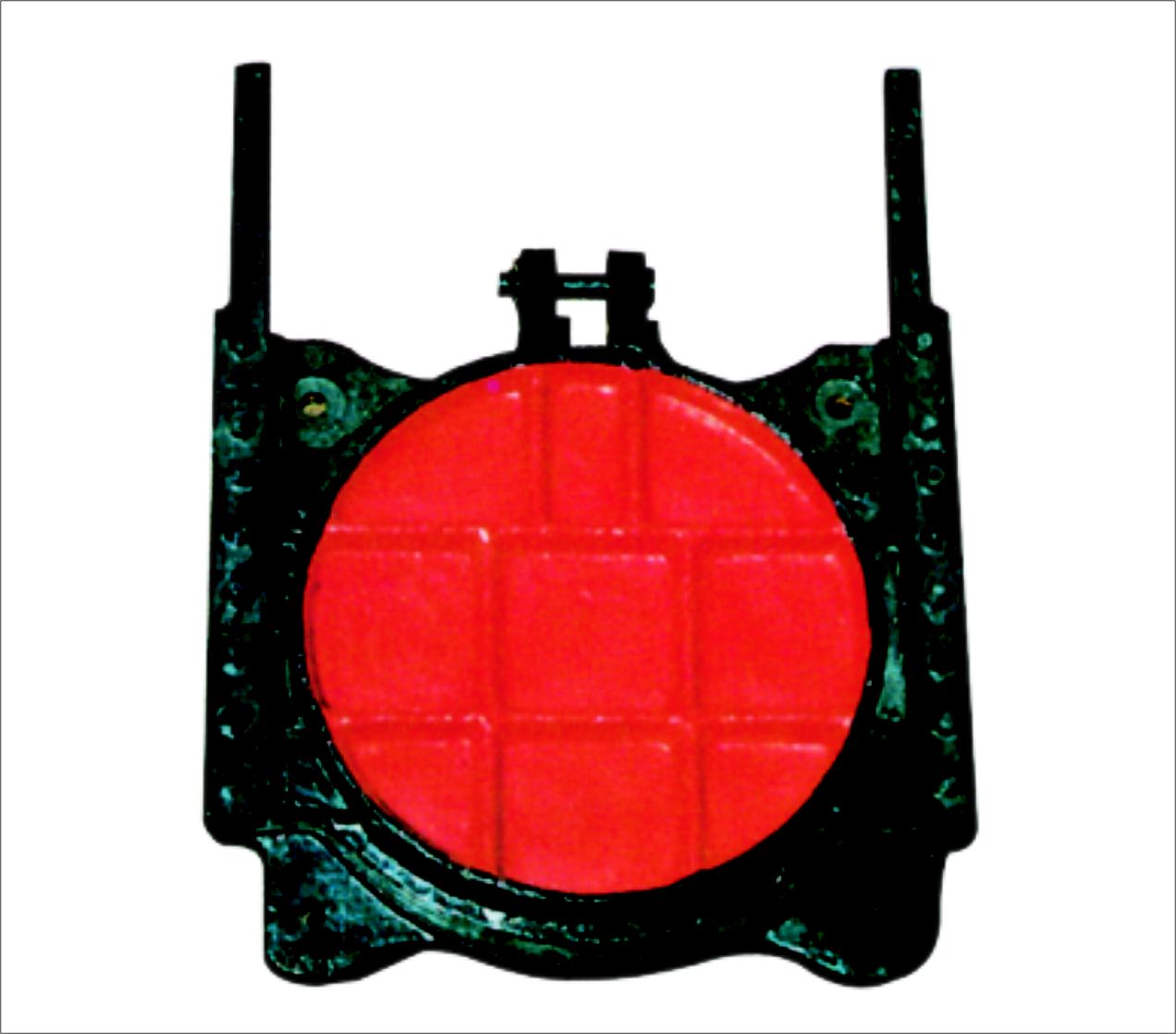

　　铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门，铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，操作简单，安装方便，使用寿命长，规格齐全，适用性广等特点，可根据客户需要选配手动启闭机或手电两用启闭机。

　　四、安装事宜：

　　1、按预埋图中的要求预留闸门及启闭机安装位置;

　　2、用吊铅锤直线方法预埋预埋件，保证其表面和垂直度为1.5~3‰范围内;

　　3、用螺栓将门框、导轨固定在预埋件上;

　　4、当螺杆细长比(提升杆长度/螺杆外径)4H/d>200时应设置轴导架，轴导架距闸门吊耳距离应大于闸门zui大开启度。

　　五、选用须知：

　　1、 选用闸门时应注明H值(闸门中心至启闭机底部平台高度);

　　2、 启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。

　　3、 平台设计负荷应考虑正反双向承受(关闭力参考开启力)。

　　4、 轴导架是根据井深不同而设定的，设计时应与联轴器不干涉;

　　5、 工作时整条螺杆，联轴器、闸板都做上下移动为明杆闸门，工作是螺杆不移动，闸板上下移动称为暗杆闸门。

　　6、 方向承压闸门应选用时应注明，正向承压闸门当用于随受么向水压时，水头应<2.5m;

　　7、 暗杆闸门宜装于风景区或道路中间的窖井内，此种闸门自带开启装置，不需专用启闭机;

　　8、 订货时应注明H，并注明单独闸门(与配套启闭机)的具体名称、型号、规格;

　　9、 本厂可承制其它材料(不锈钢、碳钢、铝合金、塑料)或特殊形工闸门;

　　10、 本厂供货不含任何预埋件，所以闸门布置参照上页;

　　11、 本厂所提供样本如有修订不另行通知。
