SYZ/SFZ 铸铁镶铜圆/方闸门

　　SYZ/SFZ 铸铁镶铜圆/方闸门

　　产品技术说明书

　　一、概述:

　　升杆式圆/方阀门主要由门框、门体、导轨、楔紧装置，密封面等部件组成。主要用于城市给水、排水，化工、防洪等作流道切换和切断水流之用。可广泛用于自来水厂、污水处理厂、城市雨污水泵站，水利和防汛等行业。

　　二、特点：

　　1、门框由铸铁整体浇筑而成，门框两侧自带导槽，精加工之后做门体升降的导轨。门框平面经龙门刨及立车精加工，镶嵌入耐腐蚀的密封面。不锈钢部件加工完后对其进行表面酸洗处理。

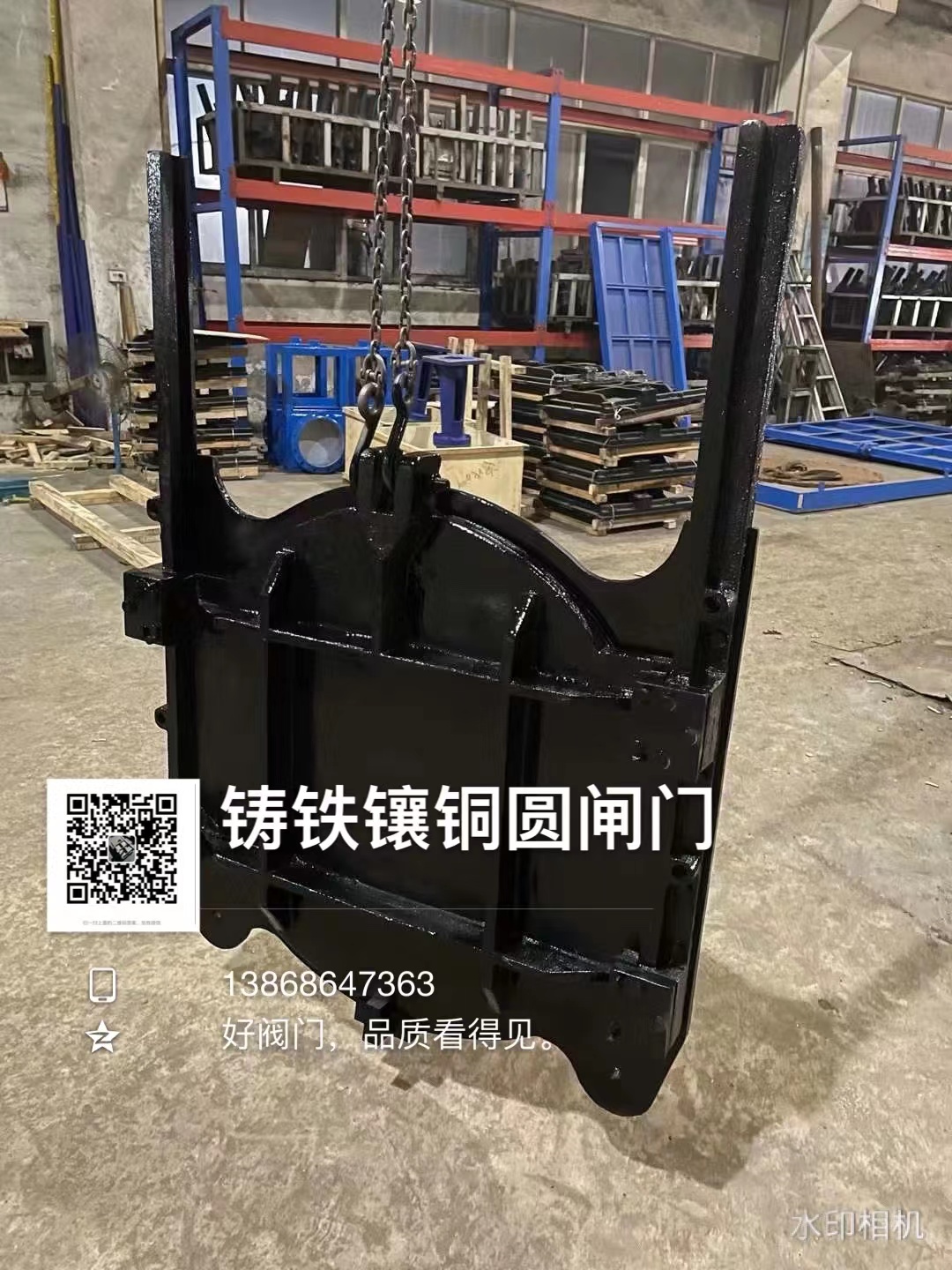

　　2、铸铁镶铜圆闸门门体整体铸造为圆形或方形门板，并在迎水面上铸有井字型加强筋，门体平面经龙门刨或立车精加工而成，并镶嵌耐腐蚀密封面。门板密封面与门框密封面配合，实现闸门密封。

　　3、为达到闸门的止水效果，闸门两侧设置楔形块，用螺栓分别和门体和门框上的楔形座固定，楔形座铣衬长条孔，便于楔形块调整。当闸门某一处密封效果不好时，可局部调整楔形块。密封面采用铜条分别镶入门框和门体的槽内，密封面铜条镶好之后用龙门刨铣床进行铣削，磨削加工，保证了门框和门体之间的密切配合。

　　4、门体为整体铸造的方形或圆形平板，并在迎水面自带“#”字形的加强筋，加强筋的数量视闸门规格大小而定，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，门体与吊耳的两接触面精加工之后用螺栓固定。

　　5、闸门必须按设计标高安装，各控制点的偏差不大于±10mm。门框底槽、侧槽的水平度和垂直度偏差不大于2/1000mm。平台上启闭机中心与门板吊耳中心位于同一垂线，其垂直度偏差在全长度内不大于1/1000mm。闸门密封面平整贴密，间隙不大于0.1mm，且限于300mm密封长条段内。门框、门体按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500，导轨的拉伸、压缩和剪切强度的安全系数不小于5

　　6、丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机螺母50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。

　　7、当反向水压超过3.0m时，采用双向闸门。双向受压闸门结构。加了上下楔块，确保门体与门框密封间隙≤0.08mm的间隙，渗漏量控制在最大反向水头时渗漏量≤1.25L/m.min，上下楔块的数量根据闸门大小而定。闸门的门体结构也作了相应调整，主要是考虑反向受压时门体的承压力。结构调整的幅度视闸门规格大小确定。为加强闸门与墙体联结的牢固性，增加了连接螺栓的数量。

　　8、设备无故障运行时间不少于20000小时。电动头、轴承使用寿命在10年以上，防护层年限不少于5年，电器元件不少于3年。整机寿命在25年以上。

　　9、包装前对机加工面按GB4879标准要求做好防腐处理，除锈达到Sa2.5级标准后，涂底漆、中间漆、面漆。闸门内外涂底漆、中间漆、面漆漆膜总厚度不低于200μm。

　　10、电动执行机构选用江苏兰阀多回转Z系列。具体数据
