CS46H膜盒式蒸汽疏水阀

来源:铸铁镶铜圆闸门 发布时间:2019-04-13 22:36 浏览
  • 型号:CS46H
  • 连接形式:丝扣、法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:10-50
  • 适用介质:水、水蒸气
  • 密封形式:硬密封
  • 外形:小型
  • 流动方向:单向
  • 驱动方式:手动

产品说明

    一、CS46H热静力膜盒式蒸汽疏水阀主要用途:

    CS46H膜盒式蒸汽疏水阀,CS46H蒸汽疏水阀是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。

    二、CS46H热静力膜盒式蒸汽疏水阀结构特点:

    CS46H热静力膜盒式疏水阀

    膜盒式蒸汽疏水阀的优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;最大背压率 ≤80% ,膜盒坚固,使用寿命长。

    CS46H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。

    三、CS46H热静力膜盒式蒸汽疏水阀工作原理:

    CS46H膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。

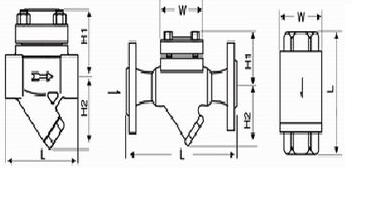

    四、CS46H热静力膜盒式蒸汽疏水阀主要外型尺寸及连接尺寸:



    产品型号
    口径 连接方式 适用压力 最高允许温度 阀体材质 外形尺寸
    L H1 H2 W
    CS16H-16C 15-20 内螺纹 0.01-1.6 250 100 100 58 55 70
    25 内螺纹 0.01-1.6 250 120 120 58 55 70
    32-40 内螺纹 0.01-1.6 250 150 150 68 68 90
    50 内螺纹 0.01-1.6 250 160 160 68 68 90
    CS46H-16C 15-20 法兰 0.01-1.6 250 150 150 55 55 70
    25 法兰 0.01-1.6 250 160 160 55 55 70
    32-50 法兰 0.01-1.6 250 210 210 85 60 120
