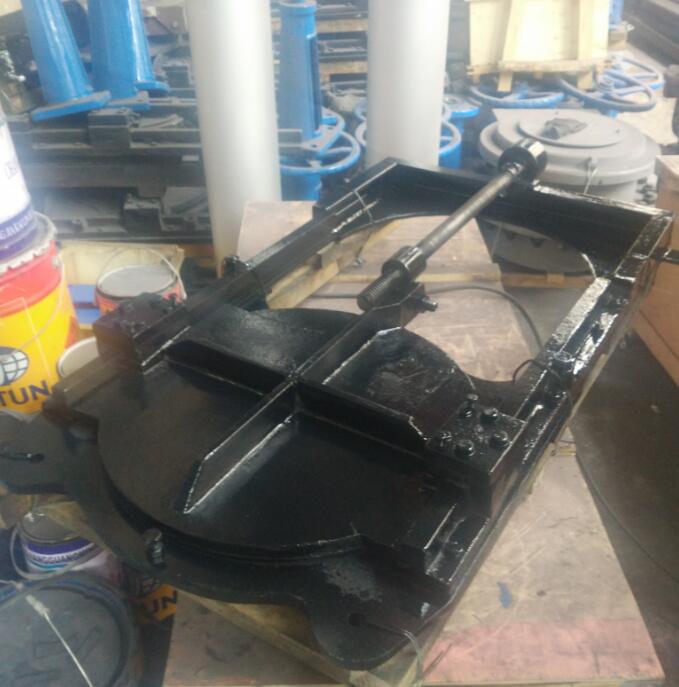

AYZ暗杆镶铜铸铁闸门

产品说明

一、AYZ暗杆镶铜铸铁闸门简介：

AYZ暗杆镶铜铸铁闸门的简单介绍暗杆式镶铜铸铁闸门主要由门框、闸板、密封圈及可调式契型 压块等部件所组成，具有构造简单、坚固耐用、安装方便等特点。

AYZ暗杆镶铜铸铁闸门的详细信息产品名称：暗杆式铸铁镶铜闸门

产品型号：AYZ 产品规格：DN200*200-DN3000*3000

暗杆式铸铁镶铜闸门产品规格：结构形式：明杆式、双向承压式安装形式：墙靠式、法兰式驱动方式：手轮式、手摇式、手电两用启闭机适用介质：污水、海水、清水

二、AYZ暗杆镶铜铸铁闸门用途和特点：

产品用途： 暗杆式镶铜铸铁闸门用于给排水、防汛等水利水电工程，疏通水流的作用。尤其是风景区，道路等不允许明杆式圆闸门安装的场合。

结构特点：暗杆式镶铜铸铁闸门主要由门框、闸板、密封圈及可调式契型压块等部件所组成，具有构造简单、坚固耐用、安装方便等特点。以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动。



三、AYZ暗杆镶铜铸铁闸门尺寸：

暗杆式镶铜铸铁闸门安装尺寸：

300—1000

型号规格口径外形及安装尺寸

D×DAbCEHLL1δ

ZAQF-300300×3004601002008060063047010

ZAQF-400400×4005601002509580085057010

ZAQF-500500×500660100310951000106067010

ZAQF-600600×600760100360951200126077010

ZAQF-700700×7009401004201101400146095010

ZAQF-800800×800103010047011016001670104010

ZAQF-10001000×1000126012058014020002080127010

1200—2400

型号规格口径外形及安装尺寸

D×DAbCEHLL2δ

AYZ-12001200×1200147012069015024002480136012

AYZ-14001400×1400168012080020028002880157012

AYZ-16001600×1600188012090022032003290177012

AYZ-18001800×18002080120100024036003690197012

AYZ-20002000×20002280160111028040004100213016

AYZ-22002200×22002480160121028044004100233016

AYZ-2400024000×240002660160131532048004920251016

四、AYZ暗杆镶铜铸铁闸门主要技术参数及规格：

⒈闸门安装于法兰式墙管上，闸板设于迎水面;

⒉闸板压向门框允许压力0.1Mpa;

⒊闸板压离门框允许压力0.02Mpa;

⒋密封工作部位渗透量不大于1.24L/min.m;

五、AYZ暗杆镶铜铸铁闸门具有以下优点：

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

5、闸阀的缺点如下：

6、密封面之间易引起冲蚀和擦伤，维修比较困难。

7、外形尺寸较大，开启需要一定的空间，开闭时间长。

六、AYZ暗杆镶铜铸铁闸门的安装与维护应注意以下事项：

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 。

3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 。

4、带传动机构的闸阀，按产品使用说明书的规定安装。

5、如果阀门经常开关使用 , 每月至少润滑一次。
