滤池(气动、不锈钢)翻板阀

产品说明

滤池(气动、不锈钢)翻板阀的详细描述：

一、滤池(气动、不锈钢)翻板阀概述：

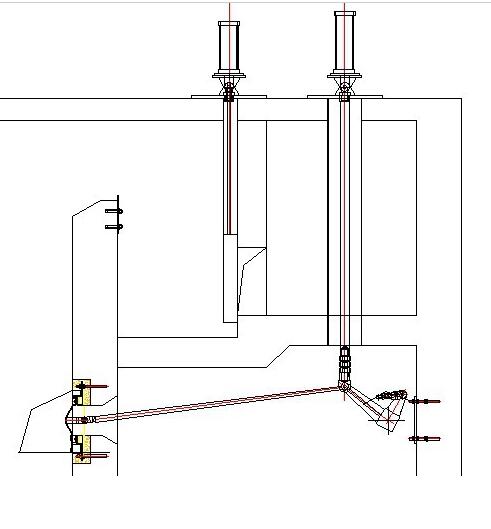

滤池(气动、不锈钢)翻板阀是气水反冲滤池的一种布置形式。由于该滤池在反冲洗排水时排水阀在0-90°之间翻转，故被称为翻板滤池。翻板阀与闸板阀共同作用，控制普通水的进入和废水的排出，

滤池(气动、不锈钢)翻板阀是一种气路切换的理想设备，是永嘉中特阀门有限公司汲取国内外同类产品的先进技术研制而成。本阀采用了国际密封结构新技术，阀体结构简单，操作方便，切换准确，使用寿命长，广泛用于石油、化工、环保、城建、制药、食品、饮料、酿酒、自来水等行业作业现场或远距离控制，特别适用于清洁用水引水工程。

二、滤池(气动、不锈钢)翻板阀产品特点：

1、设计新款、合理，结构独特、重量轻;

2、操作方便，驱动力矩小，启闭迅速，省力灵巧;

3、采用不锈钢材质，满足清洁用水的卫生要求;

4、换向速度快，运行可靠，操作简单，维护简便;

6、气体阻力小，密封面受介质的况小，对流体的压力、流速影响小;

7、应用高新密封结构，确保滤池高效运转。

三、滤池(气动、不锈钢)翻板阀主要外形结构、连接尺寸及其它参数：


HxW	AxB	A1xB1	T	Z-過d
800x400	900x500	855x455	240	24-18
800x630	900x730	855x685	240	28-18
1000x500	1130x830	1070x570	260	24-23
1000x800	1130x930	1070x870	260	28-23
1250x630	1380x760	1320x700	280	32-23
1250x1000	1380x1130	1320x1070	280	32-23
1400x800	1530x930	1470x1320	300	36-23
1400x1250	1530x1380	1470x1470	300	40-23
1600x1000	1730x1380	1670x1070	320	36-23
1600x1250	1930x1380	1670x1320	320	40-23
1800x1250	1930x1530	1870x1320	340	44-23
1800x1400	2130x1380	1870x1470	340	48-23
2000x1250	2130x1380	2070x1320	360	48-23
2000x1800	2130x1730	2070x1670	360	52-23
2500x1800	2630x1730	2570x1870	420	56-23
2500x2000	2630x2130	2570x2070	420	64-20
2800x2500	2930x2630	2870x2570	440	72-23
3200x2800	3330x2930	3270x2870	480	80-23
3600x3200	3730x3330	3670x3270	520	88-23
4000x3600	4230x4730	4070x4670	560	100-23

四、滤池(气动、不锈钢)翻板阀选型编码表：

MGC-VF-X-XXXX×XXXX

翻板阀E电动执行机构连接矩形法兰口径

N气动执行机构

M手动执行机构

MGC-VF-X-XXXX

翻板阀E电动执行机构连接圆形法兰口径

N气动执行机构

M手动执行机构

注：1、特殊防腐请注明;

2、电动执行机构均带手动部分。
