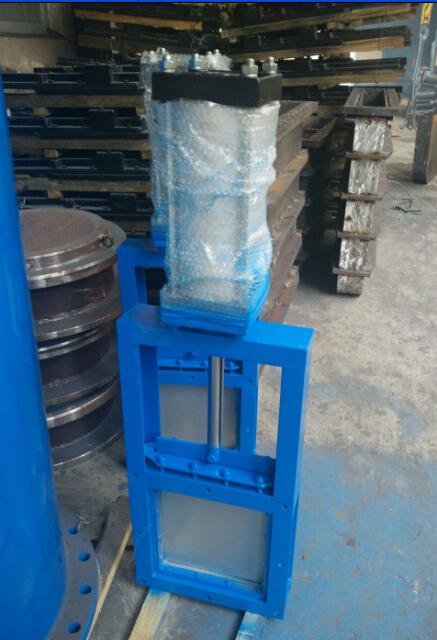

插板阀

来源:铸铁镶铜闸门 发布时间:2019-04-13 10:28 浏览
  • 型号:LMD
  • 连接形式:法兰
  • 主体材料:碳钢,不锈钢
  • 公称通径:100-2000
  • 适用介质:物料,颗粒,粉尘,水
  • 密封形式:硬密封,软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动,气动,电动

产品说明

    产品名称:插板阀

    用途:

    插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

    特点:

    结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。

    气动插板阀

    主要零件材料及连接尺寸

    类别
    A×A
    B×B
    C×C
    H
    L
    n-d
    重量
    单向
    200×200
    256×256
    296×296
    820
    100
    8-Φ12
    62
    250×250
    306×306
    346×346
    930
    100
    8-Φ14
    70.5
    300×300
    356×356
    396×396
    1050
    100
    8-Φ14
    81
    400×400
    456×456
    496×496
    140
    100
    12-Φ14
    114
    450×450
    510×510
    556×556
    1450
    120
    12-Φ18
    130
    500×500
    560×560
    606×606
    1610
    120
    16-Φ18
    147
    双向
    600×600
    660×660
    706×706
    1830
    120
    16-Φ18
    169
    700×700
    770×770
    820×820
    2130
    140
    20-Φ18
    236
    800×800
    870×870
    920×920
    2440
    140
    20-Φ18
    303
    900×900
    974×974
    1030×1030
    2660
    160
    27-Φ23
    424
    1000×1000
    10741074
    1130×1130
    2870
    160
    24-Φ23
    636
    说明
    LMD-单向
    I-手轮
    距地面小于1.7米用手轮,大于1.7米用链轮
    链条节数M=0.105X-113(X是丝杆中心离地面度度)
    LMS-双向
    Ⅱ-链轮



    注:1、本阀可按用户设计制造; 2、有关标准请参阅
