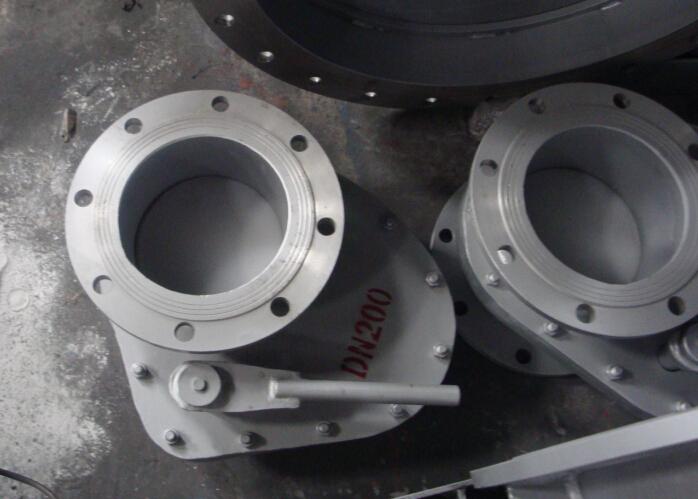

圆盘阀

产品说明

一、圆盘阀参数：

圆盘阀通过旋转轴带动阀板运动，使得阀门开关动作时的运动力为旋转运动。气动执行机构的活塞杆不与介质直接接触，延长了执行机构的使用寿命。密封副采用硬质合金、陶瓷等耐磨材料，具有较好的机械性能和耐磨性能，解决了密封面因物料冲刷而易被

冲蚀、寿命不高的问题，因而具有更长的使用寿命，能为用户带来理想的使用效果和经济效益，有利于设备检修和运行调节，从而使整体运行的安全性，经济性明显提高。

二、圆盘阀性能优点：

1、启闭灵活，密封可靠

2、可替代双闸板阀、钟罩阀等，无检修免维护

3、气动执行机构公称压力为0.4-0.6Mpa

4、采用气动传动方式，非标可定制5、阀座：WCB+工程陶瓷;阀板：WCB+工程陶瓷



三、圆盘阀使用范围：

用于热电厂干灰系统仓泵进出料阀，也可用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质的管道上的作启闭之用。

四、圆盘阀产品特点：

1、 料口全流通无阻挡物，卡灰、积灰现象少。

2、 耐磨性好，使用寿命长。

3、 阀门安装使用时有方向要求，介质流向应与阀门上的标志一致。

4、 结构紧凑、安装方便。

五、圆盘阀主要技术参数：

公称压力：1.0MPa 介质温度：-20～350℃

强度试验：1.5MPa 密封试验：1.1MPa

六、安装、使用要点;

1、安装前应仔细阅读说明书，并核对阀门型号，通径及技术参数。

2、严禁装上阀门后施焊法兰。管道自先预留的阀门安装距离应适当，法兰两边加垫片。

3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称

七、圆盘阀常见故障及排除方法：

故障 原因 排除方法

阀门不密封 有异物卡住 清除异物

密封副损坏 更换

法兰接面处有泄漏 螺栓拧紧不均匀 均匀拧紧螺栓

法兰工作面损坏 修整法兰工作面

垫片损坏 更换垫片

阀门无法打开或关闭 传动部件松动或失效 调整或更换已损零部件

气压不足、漏气严重 检查并修复供气管路

气动元件老化、失效 更换已损气动元件

阀腔积灰 通过吹扫孔向阀门内吹起排灰
