QT球墨铸铁镶铜圆闸门

一、QT球墨铸铁镶铜圆闸门概述：

QT球墨铸铁镶铜圆闸门是关闭和开放泄(放)水流通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等。主要用于给排水、水电、水利工程中，用以截止、疏通水流或调节水位。启闭机为手、电两用式，工作运转可手动、电动之分。其结构由机壳、机盖、支架、螺母、螺杆、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成。采用蜗轮，蜗杆变速螺母旋转，使螺杆上下运动。启闭机设有油箱，可加装润滑油。操作灵活，运行稳定。手电动启闭机采用螺杆螺旋付传动实现对闸门的启闭。传动螺杆均采用梯形螺纹并设有平面轴承，具有安装维护简单，操作轻巧灵活等特点。

二、整体结构：

QT球墨铸铁镶铜圆闸门主要由三部分组成:

①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶;

②埋固部分;

③起闭设备

三、QT球墨铸铁镶铜圆闸门结构特点：

1)、设备门框、门板、密封圈、启闭机及连接丝杆等组件具有结构合理、安装、调试、使用、维护方便、性能可靠的特点。闸门久用磨损后，可通过锲型压块的调整来保证正常工作。

2)、结构强、安装方便。

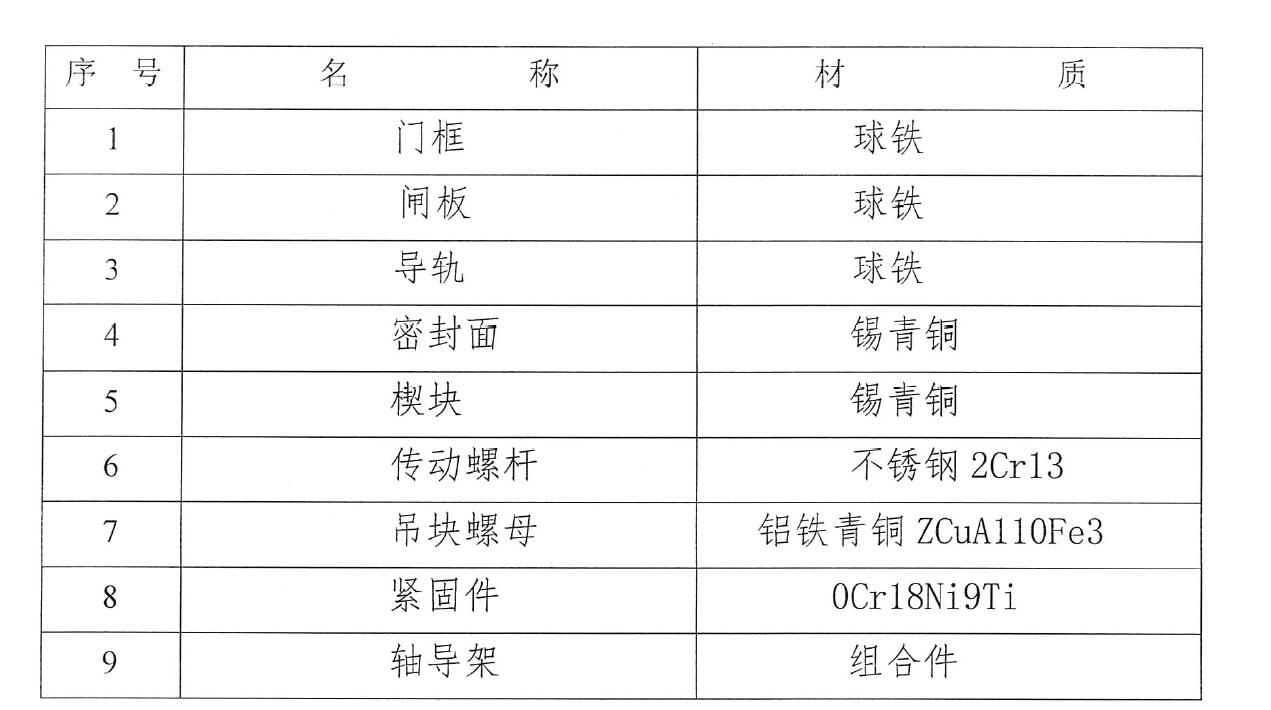

四、材质要求：

五、技术资料的交付：

1、根据买方提供的要求，我司将在合同签定后15天内向买方提供设备安装布置图(含预埋件)。

2、对于设备的供货，卖方的每一次发货，买方应得到相应设备的技术文件：

①发货清单

②设备检验报告或合格证

4、技术附件：

①设备安装使用说明。

②所供设备的出厂试验报告与合格证书。

5、卖方提供的图纸及资料以下方式交付。

序号资料名称资料交付时间

1设备安装布置图合同生效后15天内提供

2发货清单交货时提供

3产品合格证交货时提供
