固定卷扬式启闭机特点和机构布置
固定卷扬式启闭机有结构紧凑、承载能力大、运行平稳可靠、安装维护方便等优点,而且在启闭力和扬程方面有宽广的适应范围,因此使用最为广泛,主要用于靠自重、水柱或其他加重方式关闭孔口的闸门。其缺点就是不能产生下压力,自重相对较大,尤其是大容量的固定卷扬式启闭机更是如此。
固定卷扬式启闭机的机构布置形式根据具体情况,可以有多种变化。
今天中特小编特意为大家讲解一种常见的单吊点和双吊点启闭机。
闸门采用单吊点或双吊点,应根据孔口大小,宽高比、启闭力、阐门及启闭机布置形式等因素综合考虑确定。当宽高比大于1.0时,宜采用双吊点。

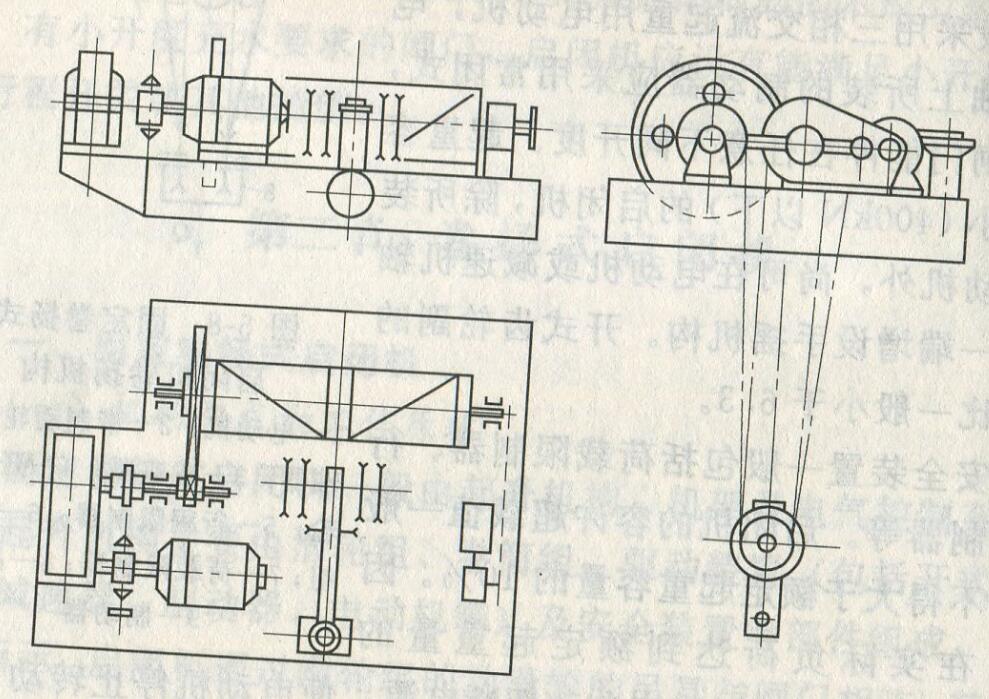

单吊点启闭机将所有部件布置在一个机架上,如图所示。
双吊点启闭机通常将两个滑轮组和两个卷筒组对称地布置在两个分离的机架上,并用机械措施来实现同步。驱动装置既可布置在分离机架上而形成分别驱动适用于大、中容量的启闭机),也可布置在单侧机架上而形成集中驱动, 适用于小容量的启闭机)。如果大容量启闭机采用集中驱动,或吊点间距比较大的启闭机可采用三机架的布置形式。所示为单卷筒双出绳的双吊点启闭机,这种布置适用于吊点间距较大、闸墩较薄的情况,但应注意钢丝绳进出卷筒的偏角。
