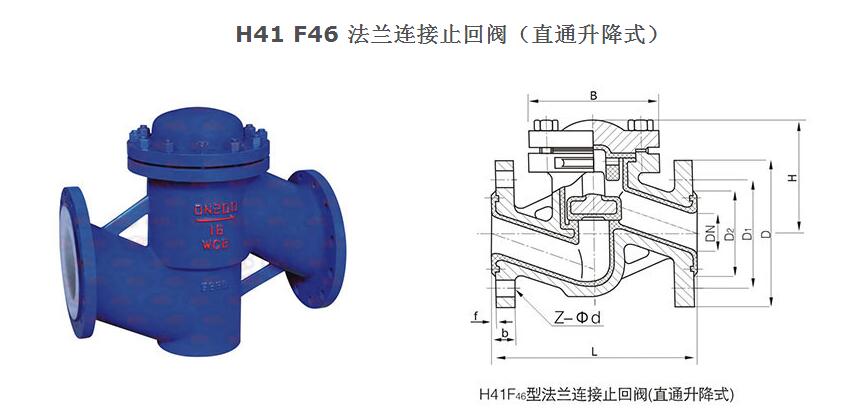

H41F46法兰衬氟止回阀

产品说明

一、法兰衬氟止回阀产品介绍：

止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。阀门供应网衬里止回阀基本类型有四种：HG41型法兰连接直通升降式止回阀和HG42型升降立式止回阀、HG44立式止回阀、HG76旋启式止回阀。

二、法兰衬氟止回阀应用范围：

升降式衬氟止回阀只是允许介质向一个方向流动，而且阻止反方向流动，通常这种衬氟阀门是自动工作的，在一个方向流动的压力作用下，阀瓣打开，液体反方向流动时有液体压力和阀瓣的自重，合阀瓣作用于阀重，从而切断流动。其中止回阀就是这种类型的阀门，它包括升降式止回阀、旋启式止回阀、对夹式止回阀等。

1、旋启式止回阀

主要型号有：全衬里H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列，它们的结构形式为：阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活，密封可靠，另外，H72F46和H76F46型止回阀的特点是：除了阀体，阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。

2、升降立式止回阀



主要型号有全衬里H40F46型，H42F46和H72F46升降立式止回阀，其中H40F46是一种新型结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。

3、升降式止回阀

主要型号有：全衬里H41F46直通升降式止回阀，其结构特点是：衬氟阀瓣垂直于阀体进、出口轴线作升降运动。

标准规范：

设计制造标准：GB/T 12235-2007

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

三、衬氟止回阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	紧固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE(F4)		CF8		CF8

四、衬氟止回阀主要外形和链接尺寸：

公称尺寸		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25
500	20	978	670	620	585	4	34	20-φ25
