衬氟蝶阀D341F4

产品说明

一、D341F4法兰衬氟蝶阀用途：

D341F4蜗杆传动衬氟蝶阀适用于各种不同类型工业管道中液体和气体(包括蒸汽)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

二、法兰衬氟阀门型号表示方法：

手动衬氟蝶阀型号：D41F4/P(半衬)、D41F46/P(半衬)、D41F4(全衬)、D41F46(全衬);

蜗轮衬氟蝶阀型号：D341F4/P(半衬)、D341F46/P(半衬)、D341F4(全衬)、D341F46/P(全衬);

气动衬氟蝶阀型号：D641F4/P(半衬)、D641F46/P(半衬)、D641F4(全衬)、D641F46(全衬);

电动衬氟蝶阀型号：D941F4/P(半衬)、D941F46/P(半衬)、D941F4(全衬)、D941F46(全衬)。

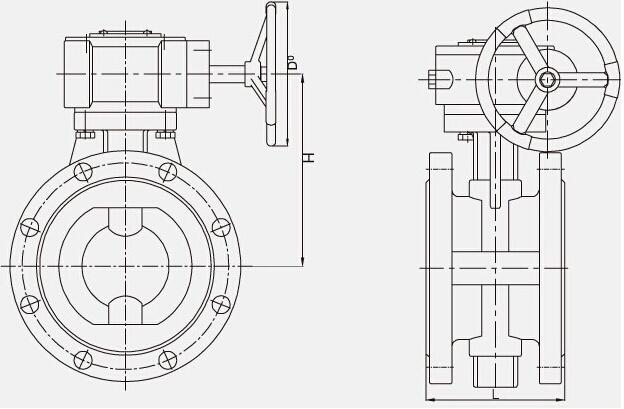

三、D341F4法兰衬氟蝶阀外形结构示意图和连接尺寸：






DN (mm)	NPS (inch)	L	D	D1	D2	F	B	N-ФD	W	D0	H	WT(kg)
		PN0.6MPa
40	1 1/2	106	130	100	90	3	16	4-Ф14	160	-	140	10
50	2	108	140	110	110	3	16	4-Ф14	200	-	160	12
65	2 1/2	112	160	130	125	3	16	4-Ф14	250	-	160	13
80	3	114	185	150	145	3	18	4-Ф18	250	-	170	14
100	4	127	205	170	175	3	18	4-Ф18	300	-	180	16
125	5	140	235	200	200	3	20	8-Ф18	300	-	275	18
150	6	140	260	225	200	3	20	8-Ф18	-	200	295	38
200	8	152	315	280	255	3	22	8-Ф18	-	200	320	74
250	10	250	370	335	310	3	24	12-Ф18	-	240	385	105
300	12	270	435	375	362	4	24	12-Ф23	-	240	390	142
350	14	290	485	445	412	4	26	12-Ф23	-	240	460	179
400	16	310	535	495	462	4	28	16-Ф23	-	280	510	220
450	18	330	590	550	518	4	28	16-Ф23	-	280	540	268
500	20	350	640	600	568	4	30	16-Ф23	-	320	570	378
600	24	390	755	705	670	5	30	20-Ф25	-	320	660	608
700	28	430	860	810	775	5	32	24-Ф25	-	360	710	1050
800	32	470	975	920	880	5	34	24-Ф30	-	360	780	1320
900	36	510	1075	1020	980	5	36	24-Ф30	-	380	885	1795
1000	40	550	1175	1120	1080	5	36	28-Ф30	-	400	990	-
PN1.0MPa
40	1 1/2	106	145	110	85	3	18	4-Ф18	160	-	140	10
50	2	108	160	125	100	3	20	4-Ф18	200	-	160	12
65	2 1/2	112	180	145	120	3	20	4-Ф18	250	-	165	14
80	3	114	195	160	135	3	22	4-Ф18	250	-	170	16
100	4	127	215	180	155	3	22	8-Ф18	300	-	180	18
125	5	140	245	210	185	3	24	8-Ф18	300	-	275	20
150	6	140	280	240	210	3	24	8-Ф23	-	200	295	38
200	8	152	335	295	265	3	26	8-Ф23	-	200	320	74
250	10	250	390	350	320	3	28	12-Ф23	-	240	385	105
300	12	270	440	400	368	4	28	12-Ф23	-	240	390	142
350	14	290	500	460	428	4	30	16-Ф23	-	240	460	179
400	16	310	565	515	482	4	32	16-Ф25	-	280	510	220
450	18	330	615	565	532	4	32	20-Ф25	-	280	540	268
500	20	350	380	620	585	4	34	20-Ф25	-	320	570	378
600	24	390	780	725	685	5	36	20-Ф30	-	320	660	608
700	28	430	895	840	800	5	40	20-Ф30	-	360	710	1050
800	32	470	1010	950	905	5	44	24-Ф34	-	360	780	1320
900	36	510	1110	1050	1005	5	46	28-Ф34	-	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-Ф34	-	400	900	1900

四、D341F4法兰衬氟蝶阀保管：

1、衬氟蝶阀存放时，最好放在干燥的室内，避免露天日晒和雨淋，避免堆放在热源附近，防止氟塑料老化和变形。两端氟塑料法兰密封面应有保护盖，密封面不得有划伤，堆放时应避免两端法兰密封面受压。

2、存放保管的阀门应有记录，记录内容：阀门名称、型号、规格、编号、数量、入库日期等。
