对夹式金属硬密封蝶阀

产品说明

『对夹式硬密封蝶阀』专业生产厂家，由本厂自主研发生产的【蝶阀】质量可靠、价格合理、售后服务完善。『对夹式硬密封蝶阀』适用于各种轻重工业及楼宇管道。【蝶阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

D373H对夹式硬密封蝶阀的详细资料：

一、D373H对夹式硬密封蝶阀产品概述：

我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、D373H对夹式硬密封蝶阀特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长.

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。

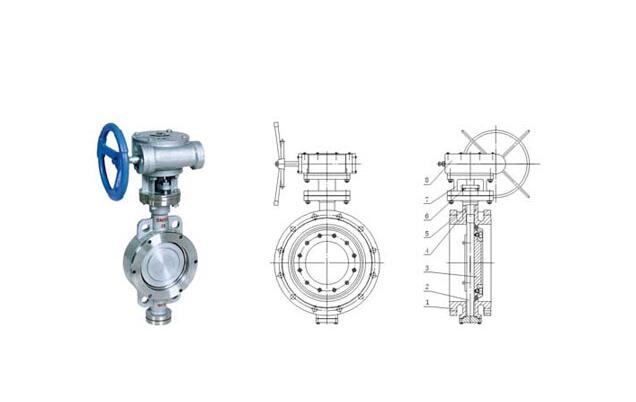

三、D373H对夹式硬密封蝶阀技术图片：



四、D373H对夹式硬密封蝶阀主要技术参数： 公称通经DN（mm) 50～2000 公称药理PN（MPa) 0.6 1.0 1.6 2.5 密封试验(MPa) 0.66 1.1 1.76 2.75 强度试验(MPa) 0.9 1.5 2.4 3.75 适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 蜗轮传动、电动、气动、液动 五、D373H对夹式硬密封蝶阀主要零部件材料： 零件名称 材料 阀体 WCB、合金钢、不锈钢、QT450-10 蝶板 WCB、合金钢、不锈钢、QT450-10 阀轴 2Cr13不锈钢、合金钢 密封圈 不锈钢圈 填料 柔性石墨 六、D373H对夹式硬密封蝶阀采用标准： 制造标准 JB/T 8527-97 法兰标准 GB9113-2000 结构长度标准 GB12221-89 检验标准 GB/T 13927-92   七、D373H-10/16/25/对夹式硬密封蝶阀主要外形连接尺寸：                                       （单位:mm） 公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格 1.0MPa 1.6MPa 2.5MPa L L2 H H1 D1 Z-D A D1 Z-D A D1 Z-D A 50 43 265 350 112 125 4-18 90℃ 125 4-18 90℃ 125 4-18 90℃ 65 46 265 370 115 145 4-18 90℃ 145 4-18 90℃ 145 4-18 90℃ 80 49 320 380 120 160 8-18 45℃ 160 8-18 45℃ 160 8-18 45℃ 100 56 320 420 138 180 8-18 45℃ 180 8-18 45℃ 190 8-22 45℃ 125 64 340 460 164 210 8-18 45℃ 210 8-18 45℃ 220 8-26 45℃ 150 70 390 555 175 240 8-22 45℃ 240 8-22 45℃ 250 8-26 45℃ 八、D373H对夹式硬密封蝶阀订货说明： 订货须知 1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨密封形式⑩是否带附件以便我们的为您正确选型。 2、如有特殊要求时请在订购产品时注明 3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。 4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
