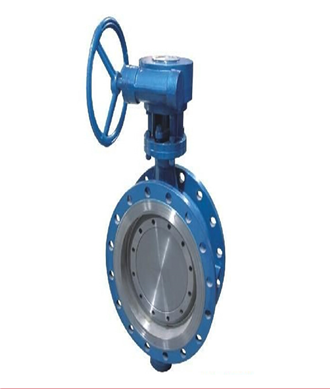

法兰金属硬密封蝶阀
来源:蝶阀 发布时间:2019-04-13 14:08 浏览次- 型号：D343H
- 连接形式：法兰
- 主体材料：碳钢.不锈钢
- 公称通径：DN50-DN2000
- 适用介质：水、油
- 密封形式：硬密封
- 外形：中型
- 流动方向：单向
- 驱动方式：手动、气动、电动
产品说明
【产品用途】
D43H、D343H 型PN10~PN40 金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
【产品特点】
1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、法兰金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用
【执行标准】
设计规范：GB/T 12238
结构长度：GB/T 12221
法兰连接：GB/T 9113
试验与检验：GB/T 13927
产品标识：GB/T 12220
【性能参数】
|
型号 |
D343H-10 |
D343H-10P |
D343H-10R |
|
|
工作压力（MPa） |
1.0~4.0 |
|||
|
适用温度（℃） |
≤425 |
≤200 |
||
|
适用介质 |
水、油或非腐蚀性介质 |
硝酸类介质 |
醋酸类介质 |
|
|
材料 |
阀体、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|
阀杆 |
2Cr13 |
304 |
316L |
|
|
阀体密封面 |
堆焊507 |
－ |
－ |
|
|
蝶板密封面 |
304＋柔性石墨 |
304＋PTFE |
304＋PTFE |
|
|
填料 |
柔性石墨 |
PTFE |
PTFE |
|
Dt3/6/43H-40C.P.R.V系列法兰式弹性金属金属硬密封蝶阀主要外形和连接尺寸
|
公称通径 |
结构长度 |
外形尺寸（参考值） |
连接尺寸（标准值） |
|||||||||||||
|
L |
H |
Dt343H |
Dt643H |
Dt943H |
PN4.0MPa |
|||||||||||
|
毫米 |
英寸 |
短 |
长 |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
|
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
530 |
250 |
255 |
165 |
125 |
4-18 |
|||
|
65 |
2 1/2 |
112 |
170 |
115 |
370 |
180 |
200 |
625 |
355 |
92 |
550 |
250 |
255 |
185 |
145 |
8-18 |
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
625 |
355 |
92 |
565 |
250 |
255 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
645 |
355 |
92 |
600 |
250 |
255 |
235 |
190 |
8-22 |
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
675 |
550 |
138 |
640 |
250 |
255 |
270 |
220 |
8-26 |
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
715 |
550 |
138 |
705 |
300 |
315 |
300 |
250 |
8-26 |
|
200 |
8 |
152 |
230 |
208 |
605 |
270 |
280 |
800 |
550 |
138 |
775 |
300 |
315 |
375 |
320 |
12-30 |
|
250 |
10 |
165 |
250 |
243 |
680 |
270 |
280 |
850 |
550 |
138 |
945 |
300 |
315 |
450 |
385 |
12-33 |
|
300 |
12 |
178 |
270 |
283 |
800 |
380 |
420 |
925 |
450 |
220 |
1070 |
300 |
315 |
515 |
450 |
16-33 |
|
350 |
14 |
190 |
290 |
310 |
830 |
380 |
420 |
1035 |
450 |
220 |
1140 |
300 |
315 |
580 |
510 |
16-36 |
|
400 |
6 |
216 |
310 |
350 |
915 |
450 |
470 |
1070 |
650 |
280 |
1210 |
300 |
315 |
660 |
585 |
16-39 |
|
450 |
8 |
222 |
330 |
380 |
960 |
480 |
490 |
1190 |
650 |
280 |
1335 |
575 |
714 |
685 |
610 |
20-39 |
|
500 |
20 |
229 |
350 |
410 |
1020 |
480 |
490 |
1415 |
575 |
714 |
755 |
670 |
20-39 |
|||
