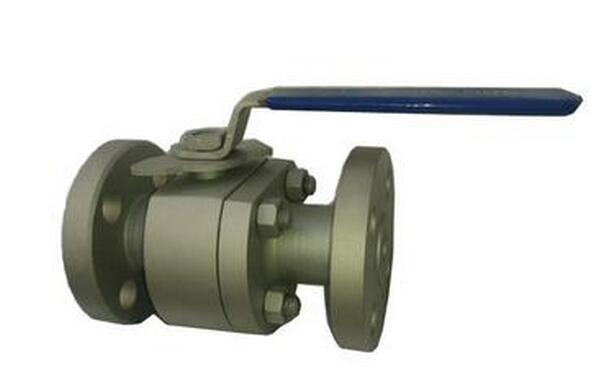

Q11F/H锻钢球阀

产品说明



 一、锻钢球阀特点：

中特锻钢球阀(锻钢阀门)有两种设计形式.一种是二片式结构,其中部螺纹连接,并以PTFE垫片密封;另一种是三片式结构,中部用螺栓栓结.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质.



二、锻钢球阀结构：

全径/缩径

90度定位和带锁结构

特殊形式的“Y”头手柄

防火和防静电设计

一对相向的蝶形弹簧垫

防吹出阀杆

阀杆中部双重密封结构

螺栓、螺纹垫片密封阀盖

承插端符合ASME B16.11

螺纹连接端(NPT)符合ANSI/ASME B1.20.1

三、锻钢球阀主要零件材料：

序号	材料名称	碳钢	不锈钢
1	阀体	A105	F304	F304L	F316	F316L
2	球	SS304		SS304L	SS316	SS316L
3	阀杆	SS304		SS304L	SS316	SS316L
4	密封圈	PTFE、RPTFE
5	垫片	O型圈, PTFE, 金属垫片
6	填料	PTFE, 金属垫片
7	止推垫片	PTFE
8	定位片	A283D, 不锈钢
9	手柄	A283D, 不锈钢
10	薄型螺母	不锈钢
11	定位销	不锈钢
12	螺母	A194-2H	A194-8		A194-8M
13	螺栓	A193-B7	A193-B8		A193-B8M

四、锻钢球阀主要尺寸及重量：

缩径RB	通径 FB	L	d	NPT		SW		L1		H	W	重量 kg
				RB	FB	RB	FB	RB	FB
3/8x1/4	1/4	111	9.5	3/8	1/4	17.6	14.2	9.6	9.6	53	160	2.4
1/2x3/8	3/8	111	9.5	1/2	3/8	21.8	17.6	9.6	9.6	53	160	2.4
3/4x1/2	1/2	111	13	3/4	1/2	27.1	21.8	12.7	9.6	56	160	2.4
1x3/4	3/4	127	17	1	3/4	33.8	27.1	12.7	12.7	70	220	3.8
11/4x1	1	140	23	11/4	1	42.6	33.8	12.7	12.7	80	250	6
11/2x11/4	11/4	152	30	11/2	11/4	48.7	42.6	12.7	12.7	90	250	10.7
2x11/2	11/2	178	38	2	11/2	61.2	48.7	15.9	12.7	100	290	12.1
21/2x2	2	203	48	21/2	2	74.1	61.2	15.9	15.9	110	380	18.3
