Z11H锻钢螺纹闸阀

产品说明

一、Z11锻钢螺纹闸阀的结构设计和规范：

锻钢闸阀制造按API 602,BS5352,ANSI B16.34

试验与验收按API 598,标识按照MSS SP-25

本厂生产范围：

生产材质：A105锻钢、304锻造不锈钢、316锻造不锈钢

生产口径：DN10~Dn50

生产压力：1.6~16.0Mpa 美标：150Lb-1500LB

二、Z11H螺纹锻钢闸阀结构型式如下：



1.全通径或缩径;

2.明杆带支架;

3.两端自动调心的填料压套;

4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖

5.本体倒密封;

6.承插焊接ANSI/ASME B16.11;

7.螺纹端(NPT端)按ANSI/ASME B1.20.1。

三、螺纹锻钢闸阀详细介绍：

浙江中特阀门生产的锻钢内螺纹闸阀具有流体阻力小，启、闭所需力矩较小，形体结构比较简单，制造工艺性较好等优点，且可以使用在介质双向流动的管路上，全开时，密封面受工作介质的冲蚀比截止阀小。

四、Z11H螺纹锻钢闸阀主要性能规范：

型号公称压力PN(MPa)试验压力Ps(MPa)工作压力P(MPa)工作温度(℃)适用介质

壳体密封P20P42

Z11H-252.53.82.82.51.4≤425水、蒸汽、油品等非腐蚀性介质

Z11H-40464.442.3

Z11H-646.49.676.43.7

Z11H-100101511104.4

Z11H-160162417.616-

五、锻钢螺纹闸阀主要零件材料：

零件名称阀体、阀盖闸板、阀座、阀杆填料阀杆螺母手轮

材料碳钢铬不锈钢石墨石棉盘根或柔性石墨铜合金可锻铸铁或球墨铸铁

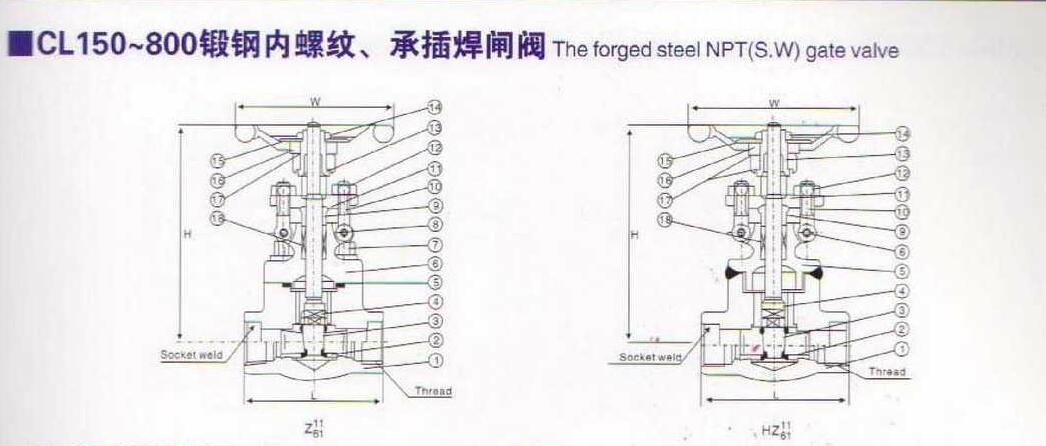

六、螺纹锻钢闸阀主要外型尺寸：

公称通径DN（mm）	L	L1	H	H1	D0	d	D	kg
15	80	16	142	155	100	10	34	1.9
20	90	18	143	160	100	13	40	2
25	100	22	164	186	120	18	50	3.3
32	120	22	187	216	140	24	58	4.8
40	130	24	215	250	160	29	66	6.7
50	140	25	233	276	180	37	78	9.6
