Z60Y高温高压焊接闸阀
来源:铸铁镶铜圆闸门 发布时间:2019-04-13 23:22 浏览次- 型号：Z60Y
- 连接形式：焊接
- 主体材料：WCB、WC1、WC6、WC9
- 公称通径：50-600
- 适用介质：水、蒸气等非腐蚀性介质
- 密封形式：硬密封
- 外形：中型
- 流动方向：单向
- 驱动方式：手动
产品说明
一、Z60Y高温高压焊接闸阀工作原理：
高温高压焊接闸阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为焊接结构，适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。焊接连接的闸阀适用于公称压力42.0Mpa工作温度≤600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。
产品特点：
1、中腔采用压力自紧式密封结构，内腔压力越高密封性能越好支管两端为焊接连接适应不同的接管要求。
2、闸板和阀座的密封面采用 司太立( stellite )钴基硬质合金堆焊而成运动密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。
3、阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。
二、Z60Y高温高压焊接闸阀产品材质：
|
零件名称 |
材料号 |
|||||
|
阀体 |
WCB |
WC6 |
WC9 |
|||
|
阀板 |
WCB |
WC6 |
WC9 |
|||
|
阀盖 |
25 |
12Cr1Mo1VA |
||||
|
阀杆 |
1Cr17Ni2 |
20Cr1Mo1VA |
||||
|
阀座 |
25 |
12Cr1Mo1VA |
||||
|
密封环 |
S软钢(增强柔性石墨)S |
S软钢S |
F软钢F |
|||
|
填料 |
增强柔性石墨 |
|||||
|
支架 |
WCB |
WCB或WC6 |
||||
|
阀杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||||
|
四开环 |
1Cr13 |
20Cr1MoVA |
||||

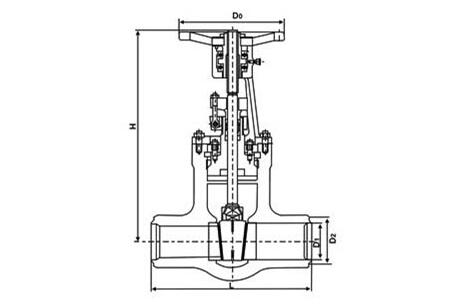

三、Z60Y高温高压焊接闸阀主要安装尺寸：
|
公称通径 |
主要外形尺寸和连接尺寸(mm) |
电动装置 |
重量(kg) |
||||
|
d |
L |
H |
L1 |
L2 |
|||
|
Z960Y-250 |
|||||||
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z960Y-320 |
|||||||
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|
Z960Y-P54100V |
|||||||
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|
Z960Y-P54170V |
|||||||
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |
