Z560Y伞齿轮焊接闸阀
来源:铸铁镶铜圆闸门 发布时间:2019-04-13 23:21 浏览次- 型号：Z560Y
- 连接形式：焊接
- 主体材料：WCB、WC1、WC6、WC9
- 公称通径：50-600
- 适用介质：水、蒸气等非腐蚀性介质
- 密封形式：硬密封
- 外形：中型
- 流动方向：单向
- 驱动方式：伞齿轮
产品说明
一、Z560Y伞齿轮焊接闸阀产品概述：
焊接闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。Z560Y伞齿轮焊接闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。 流体阻力小 , 密封面受介质的忡刷和侵蚀小。 开闭较省力。介质流向不受限制 , 不扰流、不降低压力。 形体简单 , 结构长度短，制造工艺性好，适用范围广。
产品特点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
产品特性：
|
阀类
|
传动方式
|
连接形式
|
结构形式
|
密封面
|
公称压力
|
阀体材料
|
|
闸阀
|
伞齿轮
|
焊接
|
弹性闸板
|
D802/D812
STL/STL |
P54100V、P54140V
P54170V、P57170V |
WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV |
二、Z560Y伞齿轮焊接闸阀产品型号：
|
产品型号
|
Z60Y-160
|
Z60Y-P54100V
|
|||||||||||||
|
Z60Y-200
|
Z60Y-P54140V
|
||||||||||||||
|
Z60Y-250
|
Z60Y-P54170V
|
||||||||||||||
|
Z60Y-320
|
Z60Y-P57170V
|
||||||||||||||
|
伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y
|
|||||||||||||||
|
公称通径（DN/mm）
|
|
||||||||||||||
|
适用温度/℃
|
≤425
|
≤552
|
≤593
|
≤550
|
|||||||||||
|
适用介质
|
水、蒸汽、气体、石油产品
|
||||||||||||||
|
试验压力（MPa）
|
公称压力PN/MPa
|
16.0
|
20.0
|
25.0
|
32.0
|
P54100V
|
P54140V
|
P54170V
|
P54170V
|
||||||
|
强度试验
|
24
|
30
|
37.5
|
48
|
30
|
42
|
48
|
6.3
|
|||||||
|
密封试验
|
17.6
|
22
|
27.5
|
35.1
|
11
|
15.4
|
17.8
|
18.7
|
|||||||

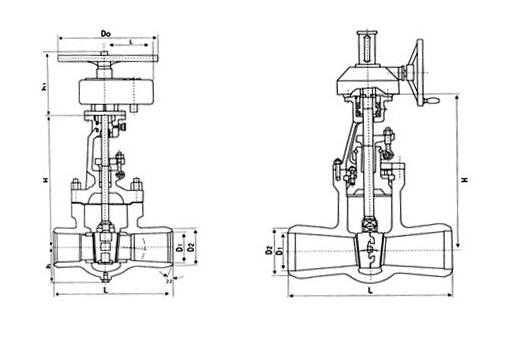

三、Z560Y伞齿轮焊接闸阀产品安装尺寸：
|
公称压力
PN（MPa） |
公称通径
DN（mm） |
外形尺寸及连接尺寸（mm）
|
||||
|
L
|
D
|
L1
|
d
|
H
|
||
|
16.0
|
15
|
90
|
23
|
10
|
13
|
182
|
|
20
|
110
|
29
|
11
|
18
|
210
|
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
|
20.0
|
15
|
90
|
23
|
10
|
13
|
182
|
|
20
|
110
|
29
|
11
|
18
|
210
|
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
|
25.0
|
15
|
90
|
23
|
10
|
13
|
182
|
|
20
|
110
|
29
|
11
|
18
|
210
|
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
亲爱的客户：
首先感谢您访问我们的中特官网www.zhongtefamen.com，希望我们的网站能给您提供所需要的阀门信息，如果您对我们的产品还有其他的疑问，建议或者服务，欢迎您随时拨打我们的热线电话13868647363与我们取得联系。我们一定会尽最大的努力给您提供完善优质的服务。最后中特人祝福您，您的满意就是我们最大的荣幸!
产品关键词 ：焊接闸阀,电站闸阀,鉻目钢闸阀,闸阀,高压闸阀
