不锈钢T型过滤器

产品说明

一、不锈钢T型过滤器定义：

学名：T型过滤器

型号：ST型

T型过滤器外形上像字母“T”型，所以我们叫做T型过滤器。中特T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

二、不锈钢T型过滤器一般原则：

1、进出口通径

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力

按照过滤管路可能出现的最高压力确定过滤器的压力等级

3、孔目数的选择

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

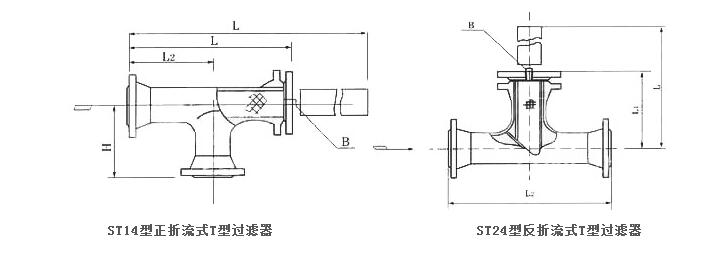

三、不锈钢T型过滤器外形及链接尺寸：



1、ST14型正折流式T型过滤器连接尺寸：

公称直径	主要尺寸				排放□“B”	参考重量 （KG）
	L	L1	L2	H	R1/2"
50	300	526	164	164		13.9
65	338	594	184	184		19.5
80	368	652	196	196		24.3
100	423	735	220	175		36.1
125	466	814	240	194		55.3
150	521	917	270	217		74.1
200	630	1108	320	268		145.0
250	738	1310	370	320		220.1
300	846	1512	420	372		317.9

2、ST24型反折流式T型过滤器连接尺寸：

公称直径DN	主要尺寸			排放□“B”	参考重量（Kg)
	L	L1	L2	R1/2"
50	298	158	268		13.6
65	337	179	304		18.9
80	370	195.5	330		24.0
100	432	225	382		36.3
150	557	280	482		68.9
200	678	332.5	578		140.0
250	791	383	666		216.2
300	918	437	768		315.2

四、中特不锈钢T型过滤器订货须知：

1)T型过滤器连接管道的公称通径，法兰标准和压力等级; 如果为异端需注明DN(大端)x DN，(小端)

2)设计压力(或最大操作压力);

3)设计温度(或最大操作温度);

4)介质性能：

5)选用的壳体材质和滤芯的材质;

6)若有特殊要求请写明：

7)T过滤器型式;

8)用户亦可根据本说明书中标记方法一节中介绍的标记方法，直接选够产品
