![[field:title/]](/uploads/190414/1-1Z414111309417.png)
U型过滤器
来源:过滤器 发布时间:2019-04-14 11:13 浏览次- 型号：UG
- 连接形式：法兰
- 主体材料：铸钢、不锈钢
- 公称通径：40-600
- 适用介质：水、石油
- 密封形式：硬密封
- 外形：中型
- 流动方向：单向
- 驱动方式：手动
产品说明
一、U型过滤器简介：
U型过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
二、U型过滤器特点：
压力损失小,流通面积大，抗污性强，排污方便，排污方便。U型过滤器为整体式阀体设计、可更换过滤内件、多种过滤结构设计、滤网精度18-500目可选、常规30目设计、双排放接口、标准法兰连接，压力损失小，流通面积大，抗U型过滤器污性强，排污方便。

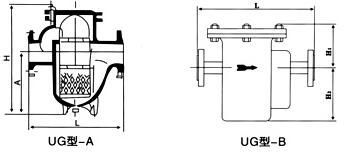

三、U型过滤器主要外形和安装尺寸：
|
Type |
Nominal Diameter(DN)公称通径 |
External dimensions(mm)外形尺寸 |
||
|
A |
L |
H |
||
|
UG型一A |
10 |
150 |
80 |
125 |
|
15 |
150 |
80 |
125 |
|
|
20 |
180 |
100 |
153 |
|
|
25 |
180 |
100 |
153 |
|
|
40 |
200 |
155 |
304 |
|
|
50 |
300 |
155 |
340 |
|
|
65 |
340 |
220 |
380 |
|
|
80 |
400 |
250 |
420 |
|
|
100 |
500 |
295 |
502 |
|
|
150 |
600 |
335 |
650 |
|
|
200 |
786 |
395 |
770 |
|
|
UG型一B |
Nominal Diameter(DN)公称通径 |
External dimensions(mm)外形尺寸 |
||
|
L |
H1 |
H2 |
||
|
15 |
270 |
90 |
145 |
|
|
20 |
270 |
90 |
145 |
|
|
25 |
270 |
90 |
145 |
|
|
32 |
320 |
125 |
175 |
|
|
40 |
320 |
125 |
175 |
|
|
50 |
320 |
125 |
175 |
|
|
65 |
430 |
140 |
220 |
|
|
80 |
430 |
140 |
220 |
|
|
100 |
430 |
140 |
220 |
|
|
125 |
460 |
160 |
235 |
|
|
150 |
460 |
170 |
235 |
|
|
200 |
460 |
190 |
235 |
|
