J41H法兰铸钢截止阀

产品说明

法兰连接国标截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。截止阀适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。

一、法兰截止阀结构特点：

截止阀产品设计制造按国家标准GB12235，结构合理，密封可靠，性能优良，造型美观。阀瓣、阀座密封面耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要和用户要求。倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，填料与日俱更换可在不停机情况下进行方便快捷不影响系统运行。

二、法兰截止阀标准规范：

设计制造标准：GB/T 12235-2007

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

三、法兰截止阀结构说明：

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。

2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

3、本阀门采用尼龙制品作密封面,填料为软成型填料,上密封也为软材质,密封性能较好.

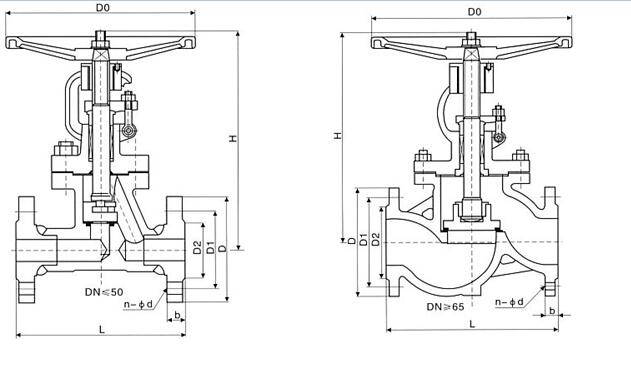

四、法兰截止阀主要外形连接尺寸1.6MPa：






1.6MPa	DN	L	D	D1	D2	b	n-φd	H	Do
凸面 法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-14	198	120
	15	130	95	65	45	14	4-14	218	120
	20	150	105	75	55	14	4-14	258	140
	25	160	115	85	65	14	4-14	275	160
	32	180	135	100	78	16	4-18	280	180
	40	200	145	110	85	16	4-18	330	200
	50	230	160	125	100	16	4-18	350	240
	65	290	180	145	120	18	4-18	400	280
	80	310	195	160	135	20	8-18	355	280
	100	350	215	180	155	20	8-18	415	320
	125	400	245	210	185	22	8-18	460	360
	150	480	280	240	210	24	8-23	510	400
	200	600	335	295	265	26	12-23	710	400
	250	622	405	355	320	30	12-25	786	450
	300	698	460	410	375	30	12-25	925	500
