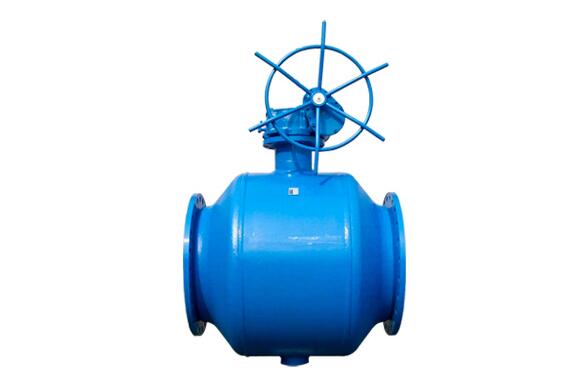

齿轮传动全焊接球阀

产品说明

一、齿轮传动全焊接球阀简介：



尺寸：全通径&标准径DN50 (2”) ~ DN 1,400 (56”)

压力等级：ANSI Class 150 ~2,500, PN 16 ~ 420

工作温度：-29℃(-20℉) ~ +200℃(392℉)

适应介质：石油/汽油，液化天然气/液化石油气体, 石油化工，钢铁厂，供热管道等

操作方式：手柄，齿轮(垂直/水平)，电动

二、齿轮传动全焊接球阀标准特征：

实体结构用对焊&法兰端

镜面抛光整个不锈钢球体都要检验

预载座垫弹簧确保低温泄漏紧密和减少阀门操作扭转力

按国际标准反对爆裂阀杆

阀杆干轴承和金属带有PTEF涂层的自动润滑能力，无需另加润滑剂

浮动或固定球阀

选择特征：(根据要求)

自救阀座

垂直装置和加长阀杆

特殊端口和通径

抗静电装置

阀杆能紧急处理油脂

阀座润滑剂和紧急密封剂设备

金属对金属阀座密封

双切断和排放

双活塞作用阀座

带有石墨垫圈的安全防火设计

阀座密封用塑料聚合物

体腔内用安全阀

球体和阀杆无电镀镍

三、齿轮传动全焊接球阀设计与制造规范：

基本设计规范API 6D、ASME B 16.34

材质碳钢(A105)系列、奥氏体不锈钢系列、低温钢(LF9/LF2)系列

压力温度等级ASME B16.34、API 608

结构长度ASME B16.10、GB12221

对焊端形式ASME B16.25、ASME B31.4/31.8

法兰形式与尺寸ASME B16.47、ASME B 16.5、MSS SP-4、BS、DIN、JIS、GB、JB、HG、SH

检验与试验API 598、API 6D、GB13927

耐火试验API 607、PAI 6FA

驱动方式 手动、电动、气动、液动、气液联动(按客户要求)

四、齿轮传动全焊接球阀主要连接尺寸：


SIZE	D	D1	D2	D3	H	H1	A	L	C	E
DN100	80	220	180	18	199	108	178	300	53	240
DN125	100	250	210	18	212	108	223	325	53	253
DN150	125	285	240	22	232	114	223	350	53	273
DN200	150	340	295	22	244	92	268	400	69	292
DN250	200	405	355	26	296	108	299	500	97	345
DN300	250	460	410	26	348	132	417	500	138	422
DN350	290	520	470	26	424	192	417	706	138	498
DN400	340	580	525	30	500	242	444	810	138	573
DN500	390	715	650	33	577	259	475	978	480	648
DN600	489	840	770	36	644	274	475	1130	180	715
