薄型对夹式保温球阀BQ71F

产品说明

一、保温对夹式球阀BQ71F概述：

BQ71F对夹式保温球阀采用整体式夹套保温层结构设计，根据用户需要夹套内注入热水、蒸气、导热油、冷却水、冷气等。使用整个阀门常温或降温达到所需要的温度，确保阀内介质能够正常工作，具有良好的保温保冷特性，

二、保温对夹式球阀BQ71F产品介绍：

BQ71F对夹式保温球阀采用整体式结构，比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。该产品具有良好的保温保冷特性,且阀门的通径与管径一致，同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

三、保温对夹式球阀BQ71F工作原理：

BQ71F对夹式保温球阀的两端法兰之间焊装一个金属夹套，在侧面、底部装有夹套的连接口，用于热水、蒸汽或导热油的进出，从而起到对球阀的保温效果，确保粘稠介质流通正常。主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶、重油等介质。

四、保温对夹式球阀BQ71F产品特点：

1、夹套采用碳素钢管焊接比铸造的更加耐压牢固。

2、采用整体式夹套结构设计，更能均匀地保温、保冷。

3、比一般球阀体积更小，重量更轻，且无外漏，密封性能良好。

4、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失。

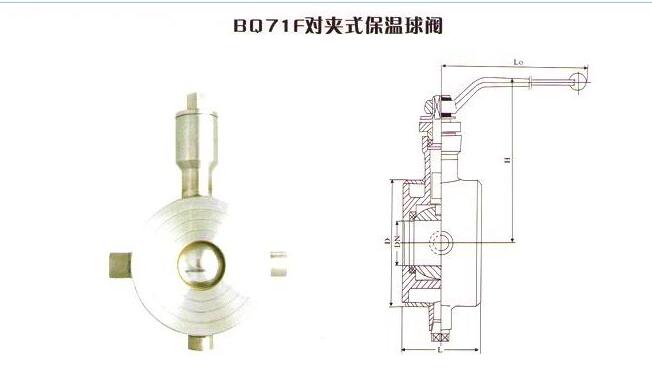

五、保温对夹式球阀BQ71F主要外形及链接尺寸：






公称通径(DN)		产品型号
		L	D					W	H	3-G
(mm)	(in)		1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手动	手动
15	1/2"	40	53	53	53	47	58	130	80	3/8
20	3/4"	45	63	63	63	57	63	170	80	3/8
25	1"	50	73	73	73	66	74	170	100	3/8
32	1 1/4"	60	84	84	84	75	84	200	110	1/2
40	1 1/2"	70	94	94	94	85	89	250	120	1/2
50	2"	80	109	109	109	103	104	250	130	1/2
65	2 1/2"	110	129	129	129	122	124	350	140	1/2
80	3"	120	144	144	144	135	134	350	150	1/2
100	4"	140	164	164	170	173	159	420	180	1/2
