[field:title/]

不锈钢气动球阀

来源:球阀 发布时间:2019-04-13 20:32 浏览
  • 型号:Q611P/Q641P
  • 连接形式:螺纹
  • 主体材料:不锈钢
  • 公称通径:15-100
  • 适用介质:
  • 密封形式:软密封
  • 外形:小型
  • 流动方向:单向
  • 驱动方式:手动

产品说明

    一、不锈钢气动球阀概述:

    不锈钢气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。

    二、不锈钢气动球阀作用:

    不锈钢气动球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

    不锈钢气动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

    不锈钢气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:

    1. 流体阻力小,其阻力系数与同长度的管段相等。

    2. 结构简单、体积小、重量轻。

    3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

    4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

    5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

    6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

    7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。不锈钢气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。

    三、不锈钢气动球阀结构形式:

    1、浮动气动球球阀

    不锈钢气动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动不锈钢气动球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。

    2、固定球气动球阀

    不锈钢气动球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少气动球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。

    3、弹性球气动球阀

    气动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。气动球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

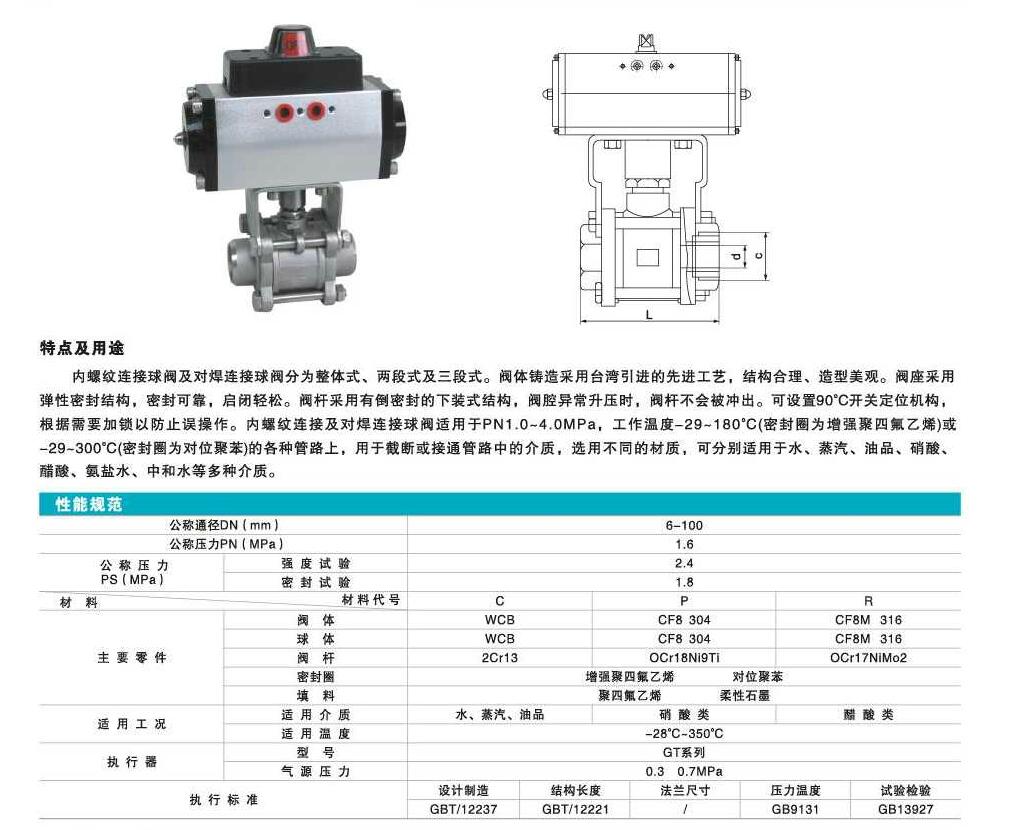

    四、不锈钢气动球阀外形和主要零件:

    气动不锈钢丝扣内螺纹球阀

    五、不锈钢气动球阀故障分析与排除:



    故障分析
    原因分析
    排除故障
    阀不动作
    定位器有气源但没输出
    定位器中放大器的恒节流孔堵塞
    按一下清洗件旋钮进行清洗
    压缩空气中有水份,聚积于放大器球阀处
    用手推动滑阀动作数次,并应增加净化空气措施
    有信号但仍无动作
    阀芯与阀座卡死
    拆卸重装
    阀杆变形或折断
    更换阀杆
    阀芯脱落(销子断了),阀塞脱落
    更换销子
    执行机构故障
    检查各接管连接是否正确,气源压力是否达标
    阀的动作不稳定
    气源、信号压力一定,但调节阀动作仍不稳定
    定位器有毛病
    重装定位器
    输出管线漏气
    紧固管线接头
    执行机构开度太小,流体压力变化造成推力不足
    加大气源压力
    阀门摩擦力大
    调整阀座压入间隙
    阀震荡,有鸣声
    调节阀接近全闭位置时的震动
    调节阀选大了,常在小开度时使用
    重新选取
    介质流动方向与阀门关闭方向相同
    重新安装
    调节阀任何开度都震动
    支撑不稳
    加固支撑
    附近有震动源
    采取减振、除振措施
    各连接处有磨损间隙
    调整消除磨损间隙
    阀的动作迟钝
    阀杆往复行程动作迟钝
    阀体内有泥浆或粘性大的介质,有堵塞或结焦现象
    阀体内腔
    密封填料硬化变质
    更换填料
    阀杆单方向动作迟钝
    气室中的膜片破损
    更换膜片
    气室有漏气现象
    紧固各连接处螺栓
    阀的泄漏量太大
    阀全闭时的泄漏量太大
    套筒下面的密封垫损坏
    换件
    阀达不到全闭位置
    介质压差太大,执行机构输出力不够
    加大气源压力
    阀体内有异物
    清除异物
    填料及连接处渗漏
    密封填料渗漏
    填料压盖没压紧
    紧固连接螺栓
    密封填料老化变质
    更换填料
    阀杆损坏
    更换阀杆
    阀体与上阀盖连接处渗漏
    紧固螺栓松弛
    重新紧固连接螺栓
    密封垫损坏
                                                                   更换密封垫
