Q41H金属硬密封球阀

产品说明

一、Q41H金属硬密封球阀概述：

Q41H金属硬密封球阀是我公司开发的高性能球阀产品。阀座采用板簧加载的金属密封结构，在高温下启闭轻松。球体及阀座采用特殊硬化处理，密封面不擦伤。手动硬密封球阀具有双向密封功能。主要用途：金属硬密工作温度-29～425℃(碳钢)或-40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，金属硬密封球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、Q41H金属硬密封球阀产品特点：

1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。

2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。

3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。

4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

三、Q41H金属硬密封球阀设计规范：

设计制造标准GB/T 21385-2008

结构长度标准B/T 12221-2005

连接法兰标准GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406

压力温度等级GB/T 12224-2005

试验检验标准GB/T 13927-2008

四、Q41H金属硬密封球阀性能规范：




压力等级		公称压力					磅级
		1.6	2.5	4.0	6.4	10.0	150	300	400	600
试验压力	壳体试验	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
	密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
适用工况	适用介质	纸浆、浆料、粉尘及各种固体颗粒介质
	适用温度	-196~≤550℃
适用规范	设计制造按	GB12237-89 　API60　JP17S-48
	法兰尺寸按	JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
	结构长度按	GB12221-89　　ANSI B16.0　　JIS B2002
	检验试验按	JB/T9092-99　　 API598

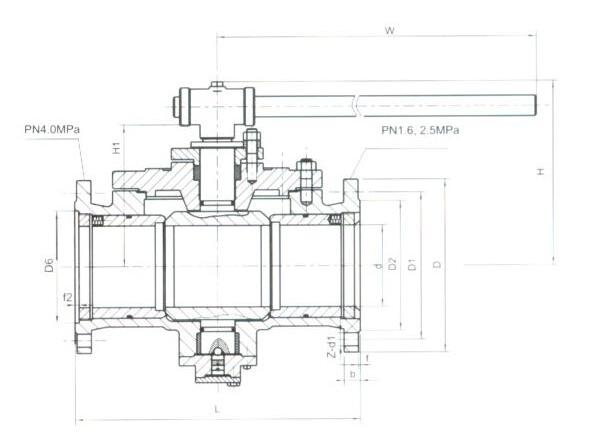

五、Q41H金属硬密封球阀 主要外形尺寸 ，PN1.6MPa外形尺寸：






公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
D、D1、D2	参照国家标准：GB/T9113、JB/T79、HG20594等相应标准执行生产
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160
法兰连接尺寸	GB/T9113、JB/T79、HG/T20594
