电动超薄对夹式球阀Q971F

产品说明

一、电动超薄对夹球阀Q971F概述：

该电动超薄球阀(电动对夹球阀)由电动执行器及超薄球阀组成，电动超薄球阀(电动对夹球阀)和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。

二、电动超薄对夹球阀Q971F主要技术参数：

● 阀体

阀体形式直通铸造超短阀

公称通径DN15～150mm

公称压力PN1.6、2.5、4.0 6.4 MPa;ANSI 150 300 LB ;JIS 10、20 K

法兰标准JIS、ANSI、GB、JB、HG等

连接形式对夹式、法兰式

压盖型式螺母压紧式

密封填料V型聚四氟乙烯填料、柔性石墨填料等

● 阀内件

阀芯形式O型球体阀芯

流量特性近似快开型

● 执行机构

执行器型号CHR系列角行程执行机构

主要技术参数电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360°

动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位

防护等级：相当于IP-65、位置测量：可选装开关或电位计、驱动电机：8W/E、进线接口：PE1/2〞进线线锁

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

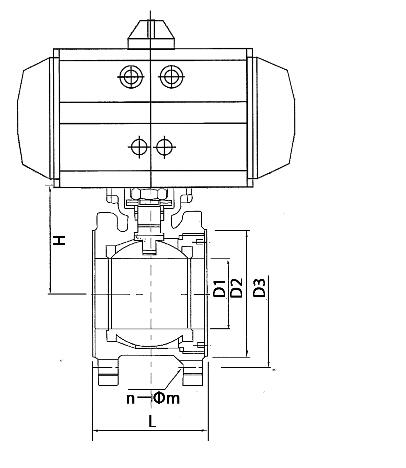

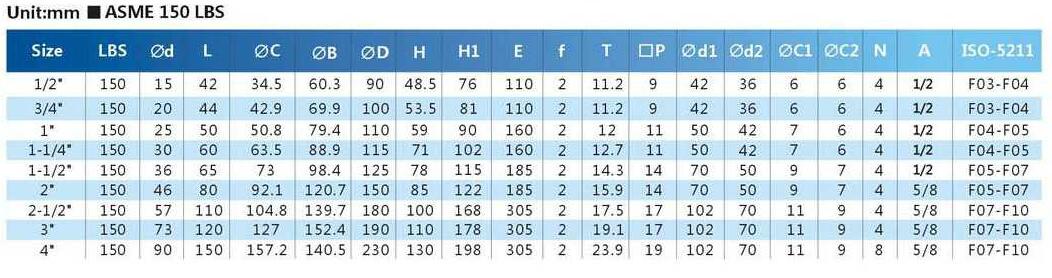

三、电动超薄对夹球阀Q971F主要外形尺寸：
