对夹式超薄球阀Q71F

产品说明

一、Q71F对夹式超薄型不锈钢球阀产品简介：

对夹式不锈钢薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。

阀门名称：对夹式不锈钢薄型球阀

阀门型号：Q71F-10P Q71F-16P Q71F-25P Q71F-40P Q71F-150LBQ71F-300LB Q71F-600LB

可供材质：不锈钢、奥氏体不锈钢、304不锈钢、316不锈钢、304L不锈钢、316L不锈钢、321不锈钢、CF8不锈钢、CF8M不锈钢、CF3不锈钢、CF3M不锈钢、铸钢、碳钢、WCB碳钢、LCB低温碳钢、合金钢、WC6合金钢、WC9合金钢、C5合金钢、C12合金钢

执行标准：JIS日标、JPI日标、机械部JB、化工标准HG、国标、GB国标、JB国标、API美标、ANSI美标、德标、DIN德标、防腐标准EACE

相关产品：产品使用压力：PN-16P 25P 40P 64P 10P CL-150Lb 300Lb 600Lb 900Lb K级-5K 10K 20K 30K

选配执行器：手动、伞齿轮、蜗轮、气动、电动、液动

连接形式：法兰、焊接、螺纹

阀门口径：DN:15mm~600mm ANSI:1/2〞～24〞

阀门外形：重型中型

阀门适用介质：水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等

阀门适用温度：-196℃～680℃

适用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等管线上

二、Q71F对夹式超薄型不锈钢球阀概述：

与普通球阀相比，对夹式不锈钢薄型球阀概述具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹式不锈钢薄型球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。



三、Q71F对夹式超薄型不锈钢球阀用途：

对夹式不锈钢薄型球阀适用于Class150、PN1.0～2.5MPa，工作温度29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

四、Q71F对夹式超薄型不锈钢球阀零件材料：


序号 NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8	碳钢WCB
2	球	不锈钢316/304	不锈钢SS304
3	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	阀杆	不锈钢316/304	不锈钢SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位锁	不锈钢304	不锈钢SS304
7	手柄	不锈钢304	不锈钢SS304
8	阀杆螺母	不锈钢304	不锈钢SS304
9	填料压盖	不锈钢304	不锈钢SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不锈钢316/304	不锈钢SS304
12	垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

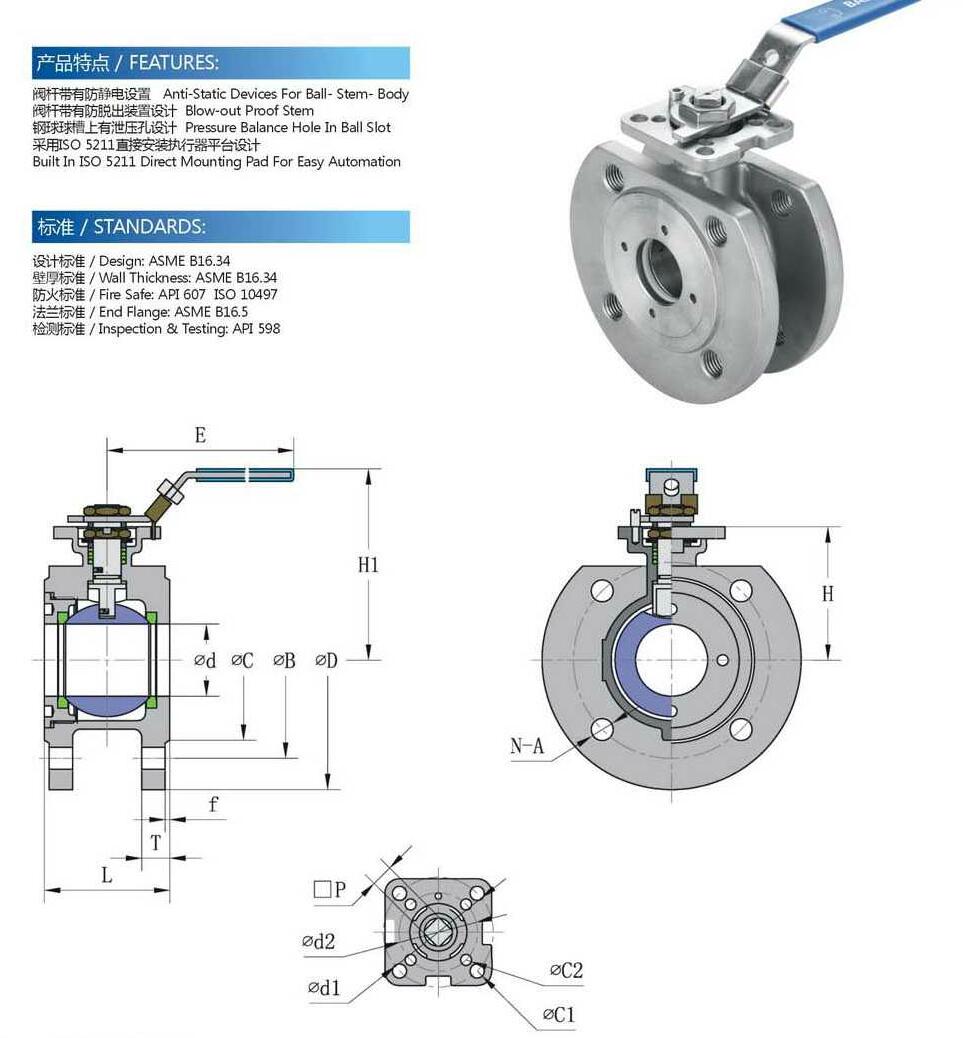

五、Q71F对夹式超薄型不锈钢球阀技术参数：


SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3
