铸铁闸门

祷铁闸门的特点

铸铁闸门是一种小型平板闸门，广泛使用于取水输水、市政建设给水排水、农田灌溉等工程中，通常设置在渠道、涵管的进水口 ，用作工作闸门调节流量、控制水位或用作检修闸门关闭孔口挡水。

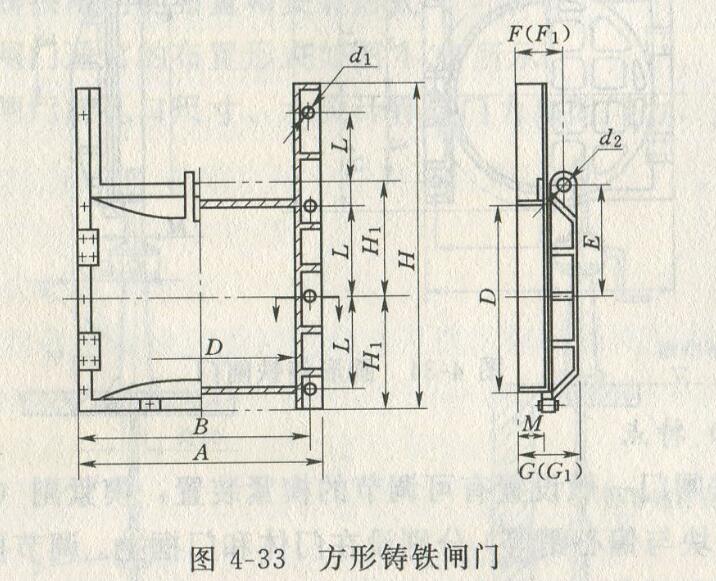

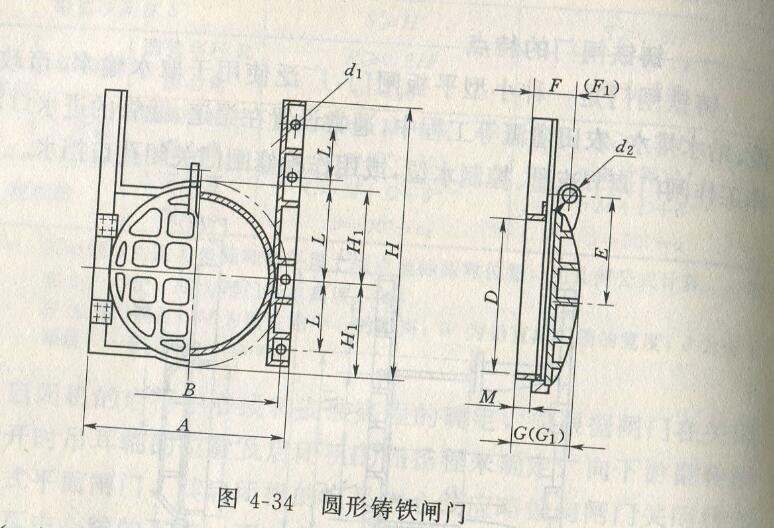

图4-33方形铸铁闸门铸铁闸门有方形、圆形两种，也称作铸铁镶铜方闸门和铸铁镶铜圆闸门见图4-33和图4-34。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。

(一)门体

门体一般采用面板与加强肋的结构，面板可做成平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组装式。门体上一般采用整体式金属止水，兼作支承滑块。金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工。一些尺寸较大的也可采用"P"形橡皮止水。

(二)门框

门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋设部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工。导轨可用螺栓（螺钉）与门框相接，或与下门框整体祷造，在门体开启到最高位置时，导轨的顶端应高于门体的水平中心线。

(三)特点

铸铁闸门一般设置有可调节的楔紧装置，楔紧副(如楔块与楔块、楔块与偏心销等)分别设在门体和门框上。调节楔紧装置， 可使得闸门关闭时门体紧贴门框，达到止水要求。

铸铁闸门通常配置手动或电动螺杆式启闭机，用于操作闸门) 的启闭。

铸铁闸门有以下特点：

(1)布置简单，结构紧凑，节省空间;运行维护简单，减少运行费用。但铸铁闸门的造价比钢闸门略髙一些。

(2)耐腐蚀性强。门体和门框的材料采用铸铁，止水面镶铜合金或不锈钢等耐腐蚀材料，防腐能力强，特别适用于污水或海水环境中。有特殊要求的地方还可采用镍铬合金铸铁等耐腐蚀性更强的材料。

(3)铸铁闸门的止水副采用整体加工，止水效果好，金属止水使用寿命长。

(4)铸铁闸门在国内已经有系列化的成熟产品，国内如中特阀门有限公司这样的厂家已经批量化生产，尤其是环保行业的企业。设计选型时可参照有关资料确定相关参数。

(5)受材料和祷造工艺的限制，铸铁闸门的规格及使用水头-般比较小，一般不超过DN2500(圆形)或2500*2500(方形)，近年来有些生产制造厂采用组装式结构，门体最大尺寸也不超过5.0m*5.0m。
